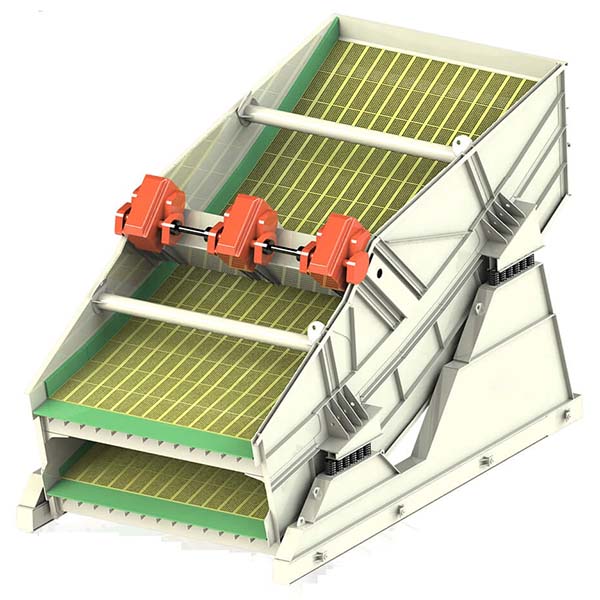

Peneira vibratória banana com três superfícies inclinadas

A peneira vibratória banana adota o princípio da peneiração de espessura igual, através do design da superfície da peneira com diferentes ângulos de inclinação de múltiplas seções, para realizar a distribuição uniforme da espessura do material na superfície da peneira, de modo a melhorar a eficiência e a precisão da peneiração, sendo amplamente utilizada nas indústrias de carvão, mineração de metais, materiais de construção, etc.

Características da peneira vibratória banana:

1. Estrutura de inclinação multisseção: a superfície da peneira é geralmente dividida em cinco ou seis seções de estrutura de inclinação decrescente, desde a extremidade de alimentação de grande inclinação até a extremidade de descarga de pequena inclinação, para alcançar o princípio de peneiramento de espessura igual, otimizar a taxa de fluxo do material e o processo de estratificação.
2. Trajetória de vibração elíptica complexa: diferentes seções do modo de vibração são diferentes: movimento elíptico de alta velocidade na extremidade de alimentação, a seção do meio tende a vibração circular, a extremidade da trajetória elíptica reversa, formando um efeito de peneiramento dinâmico “rápido-estável-lento”.
3. Design modular do vibrador: uso do excitador de vibração tipo caixa da série VB, alta força de excitação, alta confiabilidade, estrutura fácil de manter. Equipado com rolamentos SKF ou FAG de alta qualidade para garantir uma operação estável a longo prazo.
4. Boa vedação e otimização estrutural: design labiríntico + vedação mecânica dupla, à prova de poeira e água; a tremonha de alimentação é especialmente projetada para utilizar a área da superfície da tela e melhorar a eficiência da peneiração.

Principais vantagens da peneira vibratória banana:

1. Grande capacidade de uma única máquina: em comparação com a peneira linear tradicional ou a peneira vibratória circular, a peneira banana pode assumir uma tarefa de peneiramento maior com uma estrutura mais compacta, reduzindo o espaço e o custo do layout do equipamento.
2. Maior eficiência de peneiramento: a trilha de vibração multissegmento controla efetivamente a velocidade do movimento do material e o tempo de permanência, tornando o processo de peneiramento mais adequado, adequado para a classificação fina de materiais de grãos finos.
3. Economia no número de equipamentos do sistema: pode substituir mais de uma máquina de peneiramento tradicional usada lado a lado, reduzindo o número de equipamentos e os custos de operação e manutenção.
4. Baixo ruído, baixa transmissão de vibração: o corpo da peneira adota um design estrutural otimizado, com suporte de mola de borracha e acoplamento flexível, reduzindo efetivamente o ruído e a vibração do equipamento.
5. Fácil de ajustar e manter: ajuste flexível da amplitude adicionando ou subtraindo o bloco de contrapeso, para se adaptar às diferentes propriedades do material e requisitos do processo; modularização da estrutura do excitador, desmontagem e instalação mais convenientes.

O princípio de funcionamento da peneira vibratória banana:

Com base no princípio de “peneiramento de espessura igual”, sua ideia central é fazer com que o material na superfície da tela fique em um estado de distribuição de espessura aproximadamente igual por meio da superfície inclinada da tela em várias seções. Essa estrutura pode efetivamente retardar o entupimento do material e o acúmulo de pressão, além de melhorar a eficiência da classificação.

Quando o motor é ligado, o excitador aciona toda a caixa da peneira para produzir vibração elíptica composta, e o material na superfície inclinada da peneira é afetado pela força de excitação para produzir saltos contínuos para a frente. Em diferentes passagens inclinadas, a velocidade e a aceleração do material mudarão de acordo, passando de um transporte rápido para uma permanência lenta, de modo a completar o processo de peneiramento eficiente. A trajetória elíptica inversa no final ajuda os materiais de grão fino a penetrar na tela, melhorando a pureza e a uniformidade do produto.

Áreas de aplicação da peneira vibratória banana:

1. Indústria do carvão: usada para peneiramento, desaguamento, desmediização, deslamagem e outros aspectos do carvão bruto, carvão médio e carvão final, substituindo várias peneiras convencionais em grandes plantas de lavagem de minas de carvão.
2. Minas de metal: peneiramento de minério de ferro, minérios de metais não ferrosos e outros minérios brutos e produtos de moagem do processo de classificação úmida e seca.
3. Indústria de materiais de construção e agregados de areia e cascalho: usada para areia mecânica, pedra britada, pó de pedra e outros agregados de peneiramento de produtos acabados e classificação do tamanho das partículas, melhorando a qualidade do grau do agregado.
4. Indústria química e metalúrgica: pré-tratamento e classificação de várias matérias-primas químicas de dureza média ou grão fino.
5. Indústria de energia elétrica: sistema de peneiramento de carvão combustível como um componente central de peneiramento de alta eficiência.

Se você precisar personalizar os parâmetros de acordo com a natureza do material e os requisitos de peneiramento, entre em contato para obter suporte técnico na seleção.
