Name: perfuradora de núcleo para depósitos minerais e uso em engenharia
Brand: beentools

perfuradora de núcleo para depósitos minerais e uso em engenharia

A perfuratriz é um dispositivo especializado para exploração mineral e de engenharia. Ela obtém com eficiência amostras subterrâneas, fornecendo dados confiáveis para análise e avaliação de recursos. O equipamento apresenta uma estrutura compacta, fácil operação e é adequado para vários ambientes geológicos.

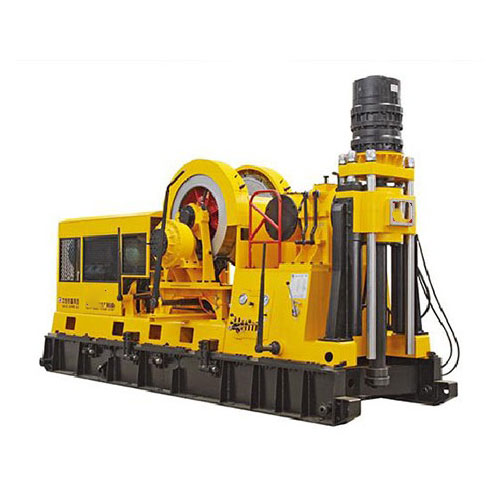

perfuradora de núcleo

A perfuratriz de núcleo é um dispositivo de perfuração profunda altamente eficiente, que utiliza principalmente brocas de diamante ou carboneto para a perfuração de rochas. Este equipamento foi especialmente concebido para a exploração de recursos minerais subterrâneos, desenvolvimento energético e investigação geológica, permitindo a recolha de amostras de núcleo de alta qualidade em várias condições geológicas complexas.

Características da perfuratriz

A perfuratriz possui desempenho potente e alta saída de torque, com uma ampla gama de velocidades de perfuração ajustáveis para atender aos requisitos de diferentes profundidades e estratos geológicos.

Sua estrutura de guincho lateral, sistemas de içamento e frenagem sensíveis e confiáveis e freio hidráulico garantem uma operação segura.

A perfuratriz é fácil de operar e manter, garantindo eficiência no trabalho e segurança do pessoal.

Campos de aplicação da perfuratriz

As perfuratrizes de núcleo são amplamente utilizadas em levantamentos geológicos, exploração mineral, prospecção de carvão, estudos hidrogeológicos, construção de poços de água, desenvolvimento de campos de petróleo e gás rasos, exploração de poços geotérmicos, bem como projetos de ventilação e drenagem de minas.

Elas também são adequadas para a construção de estacas de fundação de grande diâmetro e várias tarefas de perfuração de engenharia.

perfuradora para depósitos minerais e uso em engenharia
Modelo		BXY-9
BXY-9 Parâmetros básicos
Profundidade de perfuração		3200 m (haste de perfuração padrão de Φ73 mm)
		2600 m (haste de perfuração padrão de Φ89 mm)
		4200 m (haste de perfuração NQ)
		3200 m (haste de perfuração HQ)
Ângulo de rotação da cabeça rotativa		0 a 360 graus
Dimensões (C x L x A)		5730 x 2040 x 3400 mm (com motor)
Dimensões (C x L x A)		6088 x 2040 x 3400 mm (com motor a diesel)
Peso da plataforma		17000 kg (com motor)
Peso da plataforma		17600 kg (com motor diesel)
2. Cabeça rotativa (com unidade de potência de 160 kW, 1480 r/min)
Velocidade do eixo	Baixa velocidade para frente	82, 119, 170, 234, 333 r/min
	Velocidade alta para frente	240, 338, 484, 683, 949 r/min
	Baixa velocidade em marcha à ré	29 r/min
	Velocidade alta em marcha à ré	84 r/min
Curso do fuso		1200 mm
Força máxima de elevação do eixo		643 kN
Pressão máxima do eixo		339 kN
Torque máximo do eixo		18610 N·m
Diâmetro do furo passante do eixo		118 mm
3. Guincho (com unidade de potência de 160 kW, 1480 r/min)
Capacidade máxima de elevação com corda única (terceira camada)		165 kN
Velocidade de elevação (terceira camada)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Diâmetro do cabo de aço		26 mm
Capacidade do tambor		400 m
4. Dispositivo de movimentação da plataforma
Curso do cilindro de movimentação		800 mm
5. Sistema hidráulico
Pressão de trabalho definida do sistema		16 MPa
Deslocamento da bomba de óleo da engrenagem		50+25 ml/r
6. Potência da plataforma
Modelo	Y2-315L1-4 Motor		YC6M265L-D20 Motor a diesel
Potência	160 kW		170 kW
Velocidade	1480 r/min		1500 r/min
BXY-9B Parâmetros básicos
Profundidade de perfuração		3400 m (haste de perfuração padrão de Φ73 mm)
		2800 m (haste de perfuração padrão de Φ89 mm)
		4200 m (haste de perfuração NQ)
		3200 m (haste de perfuração HQ)
Dimensões (C x L x A)		7005 x 2040 x 3400 mm (com motor)
Dimensões (C x L x A)		7362 x 2040 x 3400 mm (com motor a diesel)
Peso da plataforma		19900 kg (com motor)
Peso da plataforma		20500 kg (com motor diesel)
2. Fuso (com unidade de potência de 160 kW, 1480 r/min)
Velocidade do eixo	Baixa velocidade para frente	82, 119, 170, 234, 333 r/min
	Velocidade alta para frente	240, 338, 484, 683, 949 r/min
	Baixa velocidade reversa	29 r/min
	Velocidade alta em marcha à ré	84 r/min
Curso do eixo		950 mm
Força máxima de elevação do eixo		643 kN
Pressão máxima do fuso		339 kN
Torque máximo do eixo		18610 N·m
Torque reverso máximo do eixo		52024 N·m
Diâmetro do orifício do eixo		118 mm
3. Mesa rotativa (com unidade de potência de 160 kW, 1480 r/min)
Velocidade da mesa giratória	Baixa velocidade para frente	28, 41, 58, 80, 114 r/min
	Alta velocidade para frente	82, 116, 166, 234, 326 r/min
	Baixa velocidade reversa	10 r/min
	Velocidade alta em marcha à ré	28 r/min
Carga estática máxima da mesa rotativa		1335 kN
Carga dinâmica máxima da mesa rotativa		720 kN
Torque máximo da mesa rotativa		54155 N·m
Torque reverso máximo da mesa rotativa		151390 N·m
Diâmetro do orifício da mesa rotativa		494 mm
4. Guincho (com unidade de potência de 160 kW, 1480 r/min)
Capacidade máxima de elevação com cabo único (terceira camada)		165 kN
Velocidade de elevação (terceira camada)		0,84, 1,21, 1,74, 2,45, 3,40 m/s
Diâmetro do cabo de aço		26 mm
Capacidade do tambor		400 m
5. Dispositivo de movimentação da plataforma
Curso do cilindro de movimentação		800 mm
6. Sistema hidráulico
Pressão de trabalho definida do sistema		16 MPa
Deslocamento da bomba de óleo da engrenagem		50+25 ml/r
7. Potência da plataforma
Modelo	Motor Y2-315L1-4		YC6M265L-D20 Motor a diesel
Potência	160 kW		170 kW
Velocidade	1480 r/min		1500 r/min
