Perfuradora hidráulica sobre esteiras para pesquisa mineral

A perfuratriz hidráulica sobre esteiras utiliza um sistema hidráulico eficiente e um chassi sobre esteiras, oferecendo perfuração estável, mobilidade flexível e fácil operação. É adequada para exploração geológica, levantamentos minerais e tarefas de perfuração em vários ambientes geológicos complexos.

Contate-Nos
Descrição

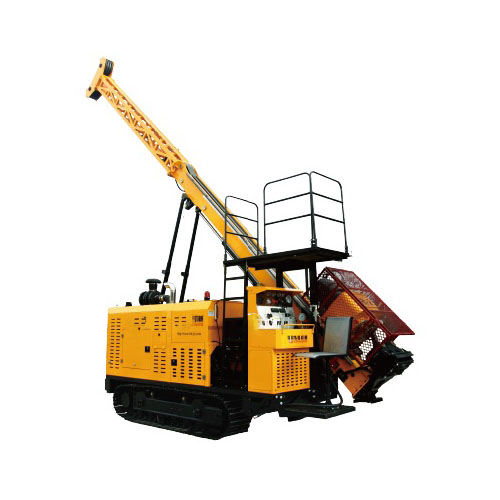

perfuradora hidráulica com esteira

A perfuratriz hidráulica sobre esteiras é um dispositivo especialmente desenvolvido para perfuração geológica e amostragem mineral. Ela combina potência hidráulica com um sistema de locomoção sobre esteiras, o que não só melhora a eficiência operacional, mas também aumenta a adaptabilidade da máquina a terrenos complexos.

Características da perfuratriz hidráulica sobre esteiras

  • Todos os componentes hidráulicos utilizam marcas premium para garantir um desempenho geral estável.
  • A cabeça motriz possui um design de mandril, suporta movimento lateral e mudança mecânica de duas velocidades, além de fornecer controle preciso da velocidade.
  • O sistema de alimentação adota uma estrutura acionada diretamente por cilindro para aumentar a velocidade de perfuração.
  • O mastro é controlado por cilindros hidráulicos para elevação, pode ser dobrado para facilitar o transporte e armazenamento e está equipado com uma função de deslizamento no solo.
  • O sistema hidráulico sensível à carga e o circuito fechado de motor duplo para rotação da cabeça motriz oferecem grande potência e maior eficiência.
  • O mastro está equipado com dispositivos de centralização superior e inferior para operação em furos inclinados, e o orifício possui um suporte hidráulico para uma perfuração mais precisa.
  • Uma plataforma de trabalho de camada dupla oferece uma área de operação mais espaçosa.
  • Estão disponíveis tipos sobre esteiras, plataforma ou montados em caminhão para atender a vários requisitos do usuário.

Princípio de funcionamento da perfuratriz hidráulica sobre esteiras

Esta perfuratriz distribui eficientemente a potência do motor para o cabeçote motor, dispositivo de alimentação e mastro através do sistema hidráulico, permitindo ações de perfuração, alimentação e elevação. O cabeçote motor rotativo aciona a haste de perfuração e a broca para cortar os estratos, enquanto o mecanismo de alimentação empurra a haste de perfuração mais profundamente. O chassi sobre esteiras garante que o equipamento possa se mover e permanecer estável em terrenos acidentados. O controle sensível à carga permite que o sistema hidráulico ajuste de forma inteligente a saída de acordo com as condições reais de trabalho, melhorando a eficiência energética e o conforto do operador.

Aplicações

Amplamente utilizado em exploração geológica, avaliação de recursos minerais, levantamentos hidrogeológicos, perfuração de carvão e petróleo, e capaz de realizar perfuração de núcleo em montanhas, colinas, florestas e outros ambientes complexos.

Parâmetros técnicos
perfuradora hidráulica sobre esteiras para pesquisa mineral
Modelo BYDX-5E
item unidade parâmetro observações
capacidade de perfuração bq haste de perfuração m 1500 φ55,6 mm
nq haste de perfuração 1300 φ69,9 mm
Haste de perfuração HQ 1000 φ88,9 mm
Haste de perfuração pq 680 φ114,3 mm
motor a diesel modelo / cummins 6cta8.3-c215 (china stage Ⅱ) opcional cummins qsb5.9-c210 (china fase Ⅲ)
potência nominal kw 160
velocidade nominal r/min 2200
cabeça de potência velocidade máxima de rotação r/min 1150
torque máximo n·m 5900
faixa de velocidade de rotação r/min 170 a 341 engrenagem i
539 a 1150 engrenagem ii
torque correspondente n·m 5900 a 2958 marcha i
1868 a 934 engrenagem ii
diâmetro do furo passante do eixo mm 121
distância de deslocamento lateral mm 510
mecanismo de alimentação curso de alimentação mm 3800
força máxima de elevação kn 180
força máxima de alimentação kn 90
mastro altura total m 10,8
ângulo ajustável graus 0 a 90
ângulo de perfuração graus 45 a 90
curso de deslizamento mm 1100
guincho principal força de elevação com cabo único kn 80 primeira camada
velocidade de elevação m/min 44 primeira camada
comprimento do cabo de aço m 60
diâmetro do cabo de aço mm 18
guincho de cabo força de elevação do cabo único kn 12 primeira camada
velocidade de elevação m/min 130 primeira camada
comprimento do cabo de aço m 1500
diâmetro do cabo de aço mm 6
bomba de lama modelo / bw-250
vazão máxima l/min 250
pressão máxima mpa 6
suporte do orifício haste de perfuração aplicável mm bq, nq, hq, pq
furo passante mm φ154
chassi com esteiras velocidade de deslocamento km/h 1,5 a 2,5
capacidade de subida graus ≤30
dimensões (C x L x A) tamanho de trabalho mm 4635x2240x10820
tamanho do transporte mm 5780x2240x2500
peso máquina principal tonelada 13
