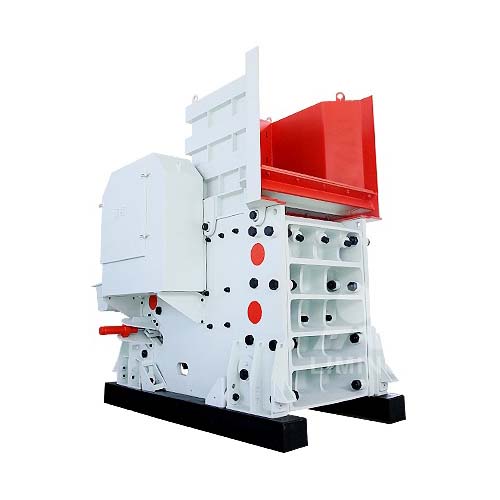

Triturador de mandíbulas CX para minérios duros e altamente abrasivos

Visão geral do britador de mandíbulas CX

O britador de mandíbulas CX pode realizar com eficiência operações de britagem grossa e média, sendo adequado para lidar com uma ampla variedade de materiais com resistência à compressão de até300 MPa. Com design avançado e padrões de fabricação de alta qualidade, o britador da série CX tornou-se um dos equipamentos de britagem mais populares do mercado.

Características do britador de mandíbulas CX

1. Estrutura otimizada da câmara de trituração:Através de um design de otimização repetido, o tamanho da câmara de trituração do triturador CX foi aumentado, com um curso grande e um design de inclinação acentuada da placa do cotovelo, o que torna o curso inferior da câmara de trituração maior, a capacidade de produção de material é aumentada e a eficiência de trituração é significativamente melhorada.
2. Estrutura destacável não soldada:A estrutura da estrutura é separada e aparafusada em vez de soldada, o que evita a concentração de tensão gerada durante o processo de soldagem, e a estrutura é mais compacta e sólida, garantindo a operação estável a longo prazo do equipamento.
3. Dispositivo de ajuste de cunha dupla:O dispositivo de ajuste da abertura de descarga do tipo cunha suporta ajuste mecânico ou hidráulico, que pode ajustar de forma rápida e precisa o tamanho da abertura de descarga, simplificar a operação e melhorar a eficiência da produção.
4. Amortecedor de limite elástico:Adotando um bloco de limite elástico e um amortecedor de borracha, ele absorve efetivamente o pico de carga da vibração, reduz o impacto entre o triturador e a fundação, reduz o dano por fadiga da fundação e prolonga a vida útil do equipamento ao mesmo tempo.
5. Base do motor integrada:A base do motor é integrada ao corpo do triturador, economizando espaço de instalação; o esquema de tensionamento da correia com dobradiças de pino torna a transmissão de energia mais estável e o ajuste mais fácil.
6. Materiais de alta qualidade e usinagem precisa:Componentes-chave, como parede frontal, parede traseira, corpo da mandíbula móvel e caixa de rolamento, são feitos de liga de aço fundido, e o eixo principal é feito de material forjado resistente a cargas de alto impacto, o que melhora a durabilidade do equipamento. As peças principais são usinadas com precisão para garantir alta precisão e longa vida útil.

Princípio de funcionamento do britador de mandíbulas CX

Baseado no design tradicional do britador de mandíbulas. O motor elétrico aciona a polia através da correia SPC, acionando o eixo excêntrico para girar, o que, por sua vez, aciona o corpo da mandíbula móvel para balançar para frente e para trás, para cima e para baixo. Quando a placa da mandíbula móvel está próxima da placa da mandíbula fixa, o volume da câmara de trituração diminui e o material é comprimido ou dividido para completar o processo de trituração. Quando a placa da mandíbula móvel se afasta da placa da mandíbula fixa, o volume da câmara de trituração aumenta e o material triturado é descarregado através da abertura de descarga. Desta forma, o triturador realiza a trituração e descarga contínuas de materiais para completar a operação de trituração.

Ao otimizar o design da câmara de trituração e aumentar o curso, o rendimento do material é aumentado e a eficiência de trituração é significativamente melhorada. O dispositivo de ajuste de cunha dupla torna o ajuste da abertura de descarga mais conveniente e rápido, e você pode escolher o método de ajuste mecânico ou hidráulico de acordo com a necessidade real, o que é conveniente para operação e manutenção.

Áreas de aplicação do britador de mandíbulas CX

• Indústria metalúrgica:Usado para fundição de matérias-primas e trituração de minério, adequado para trituração primária de minérios duros, como minério de ferro, minério de cobre e assim por diante.
• Indústria de mineração:É usado para trituração grossa e média de minérios e é um dos equipamentos essenciais na mineração.
• Indústria química:O britador de mandíbulas CX pode ser usado para triturar vários minérios químicos e escórias no processo de pré-tratamento de matérias-primas químicas.
• Indústria de cimento:Trituração de calcário, quartzito e outras matérias-primas necessárias para a produção de cimento.
• Indústria da construção:Na produção de materiais de construção, o britador CX pode processar areia, cascalho, pedra britada e muitos outros materiais de construção.
• Indústria de refratários e cerâmica:É usado para triturar materiais refratários, matérias-primas cerâmicas, etc., para garantir que as matérias-primas atendam aos requisitos de produção.

Vantagens do triturador de mandíbulas CX

1. Trituração de alta eficiência:A estrutura otimizada da câmara de trituração e o design de grande curso melhoram significativamente a eficiência de trituração.
2. Alta durabilidade:O uso de liga de aço fundido de alta resistência e materiais forjados pode resistir efetivamente à alta carga de impacto, prolongando a vida útil do equipamento.
3. Manutenção conveniente:Design simples, fácil de operar e equipado com um dispositivo eficiente de ajuste da abertura de descarga, tornando a manutenção do equipamento mais conveniente.
4. Economia de espaço e custo:O design integrado da base do motor economiza espaço de instalação e reduz os custos de instalação e manutenção.
