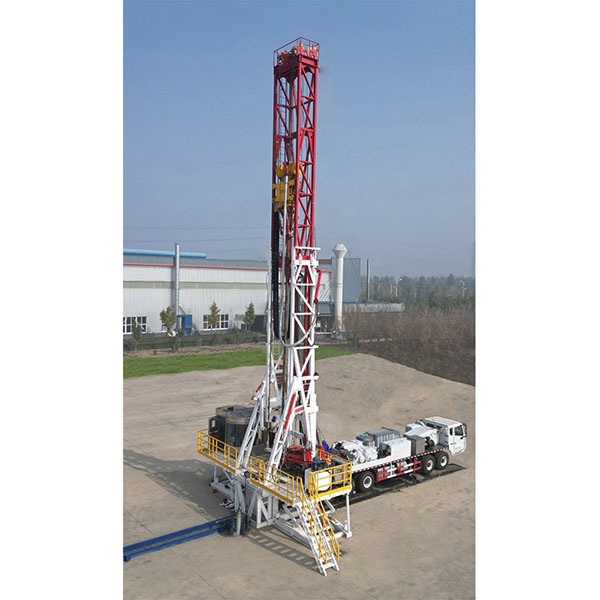

Caminhão perfurador elétrico com acionamento superior

Caminhão com plataforma de perfuração com acionamento elétrico para campo geotérmico

O caminhão perfurador elétrico com acionamento superior para minas de carvão integra um sistema de acionamento elétrico e design modular, apresentando alta capacidade de elevação e forte adaptabilidade. Ele suporta vários métodos de perfuração e é amplamente utilizado para instalação de tubulações subterrâneas, furos de injeção e furos de ancoragem em minas de carvão, melhorando efetivamente a eficiência e a segurança da construção.

Contate-Nos
Descrição

Equipamento de perfuração com acionamento elétrico montado em caminhão

A perfuratriz elétrica montada em caminhão com acionamento superior é um novo tipo de equipamento de perfuração que combina mobilidade, alta eficiência e recursos inteligentes. Equipada com um sistema de acionamento superior elétrico, esta perfuratriz pode lidar com flexibilidade com várias condições de trabalho complexas, reduzindo significativamente os custos de aquisição e construção, ao mesmo tempo em que oferece operação eficiente e gerenciamento inteligente. Seu design modular permite rápida relocação e implantação eficiente, tornando-a adequada para as necessidades de perfuração de petróleo e gás, desenvolvimento geotérmico e gerenciamento de minas de carvão.

Principais características da plataforma de perfuração com acionamento elétrico montada em caminhão

  • Elevados padrões de segurança:Desenvolvida de acordo com a norma GB/T23505 “Equipamentos de perfuração de petróleo e equipamentos de workover”, a perfuratriz apresenta um alto fator de segurança para seus sistemas de elevação e rolamentos, com excelentes capacidades de sobrecarga e tratamento de acidentes.
  • Sistema de acionamento superior multifuncional:Equipado com um eixo de grande diâmetro e dispositivo amortecedor, suporta vários processos, como circulação de lama e ar (direta e reversa), atendendo a diferentes requisitos de perfuração.
  • Design estrutural modular:A plataforma é composta por módulos independentes, incluindo a unidade principal montada em caminhão, a plataforma de perfuração, a passarela de energia e a caixa de tubos de perfuração, tornando o transporte e a relocação mais convenientes.
  • Sistema de acionamento elétrico eficiente:O guincho principal usa acionamento elétrico de frequência variável CA, e o acionamento superior é alimentado por um motor de acionamento direto de ímã permanente de terras raras, oferecendo alta eficiência de transmissão, baixo consumo de energia, operação estável e fácil manutenção.
  • Capacidade de elevação potente:Com dispositivos de anel e elevador combinados com um guincho de duas velocidades, a velocidade de deslocamento pode chegar a 240 m/h e, com um mastro alto opcional de suporte duplo, a eficiência pode ser aumentada para 500 m/h.
  • Monitoramento digital inteligente:Equipado com um sistema de monitoramento digital maduro, ele pode monitorar os parâmetros de perfuração do poço e o status do equipamento em tempo real para garantir a segurança da construção.
  • Manuseio de tubos totalmente automatizado:Suporta elevadores hidráulicos, deslizadores pneumáticos, roughneck de ferro, passarela motorizada e outros equipamentos de manuseio totalmente automatizados, aumentando significativamente o nível de automação e digitalização da plataforma.

Áreas de aplicação

A plataforma de perfuração elétrica montada em caminhão é amplamente utilizada na exploração de recursos geotérmicos e de petróleo e gás, na construção de furos de injeção em minas de carvão, bem como em perfurações de grande diâmetro e várias operações de perfuração de resgate de emergência em minas de carvão. É adequada para projetos de perfuração complexos com profundidades de 2.000 a 3.000 metros e diâmetros de até 1,2 metros, fornecendo soluções de perfuração eficientes, seguras e inteligentes para o desenvolvimento energético moderno e a gestão de minas.

Parâmetros técnicos
Caminhão perfurador elétrico com acionamento superior para campo geotérmico
Modelo B-30DC
Desempenho de perfuração Profundidade de perfuração (m) 3000 (tubo de perfuração de φ114 mm)
Carga máxima do gancho (kN) 1800
Peso máximo da coluna de perfuração (kN) 900
Capacidade de pressurização (incluindo peso do acionamento superior) (kN) 200
Comprimento aplicável do tubo de perfuração (m) 9,6x2
Sistema de deslocamento Velocidade do gancho (m/s) Marcha lenta 0 a 0,314
Marcha alta 0 a 0,667
Sistema de corda com bloco deslizante 6x7
Diâmetro da corda de perfuração (mm) φ26
Dispositivo de perfuração com acionamento superior Tipo estrutural Motor síncrono de ímã permanente com acionamento direto
Faixa de velocidade (r/min) 0 a 200
Torque de perfuração contínuo (kN·m) 22
Torque máximo de engate/desengate (kN·m) 35
Potência nominal (kW) 235
Diâmetro do canal de lama (mm) φ105
Guincho principal
(Sistema de içamento)		 Potência nominal (kW) 400
Tensão rápida da corda (kN) Marcha baixa 150
Marcha alta 75
Freio auxiliar Freio de consumo de energia
Freio de segurança Freio a disco hidráulico
Modo automático de avanço da perfuração Pressão constante + velocidade constante
Sistema de controle de frequência variável Método de entrada de energia Energia da rede + grupo gerador
Sistema VFD do guincho principal (kW) 400 (com unidade de freio)
Sistema VFD do acionamento superior (kW) 235 (com unidade de freio)
Mastro e plataforma de perfuração Tipo estrutural Conjunto telescópico de duas seções
Carga máxima do gancho (kN) 1800
Altura efetiva do mastro (m) 29
Altura da segunda plataforma (m) 17,5
Altura da plataforma de perfuração (m) 2,2 (personalizável)
Chassi principal Tipo estrutural Caminhão especial 10x10
Comprimento x Largura x Altura (mm) 13270 x 2550 x 2650
Unidade principal da perfuratriz montada em caminhão Norma de emissões China VI
Peso da unidade principal 60000
Ambiente de trabalho Temperatura (°C) -19 a +50 °C
