perfuradora hidráulica

Equipamento de perfuração totalmente hidráulico para levantamentos geológicos

A perfuratriz hidráulica utiliza sistemas hidráulicos avançados, garantindo uma perfuração estável e eficiente com operação simples. É adequada para exploração geológica, investigação mineral e vários requisitos de perfuração. O equipamento é confiável e fácil de manter.

Contate-Nos
Descrição

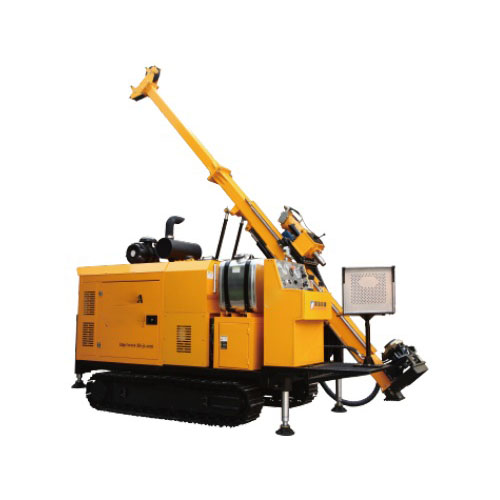

Equipamento de perfuração com broca totalmente hidráulico

A perfuratriz hidráulica para amostragem de núcleos é um dispositivo de perfuração altamente eficiente e flexível, amplamente utilizado para amostragem de núcleos e exploração geológica. Centrada em torno de um sistema hidráulico, é adequada para operações de perfuração em várias condições geológicas complexas e atende às necessidades de perfuração de núcleos de vários setores.

Características

  • Equipada com um sistema de acionamento totalmente hidráulico e esteiras de aço, garantindo mobilidade estável e confiável.
  • A cabeça motriz superior oferece movimento lateral, duas marchas mecânicas e ajuste contínuo da velocidade para uma operação conveniente.
  • A rotação da cabeça motriz é acionada por um motor variável, melhorando a eficiência operacional.
  • O mastro apresenta um design dobrável com pernas de suporte inferiores ajustáveis e seções de extensão opcionais para diferentes profundidades de perfuração.
  • O furo de perfuração está equipado com um suporte hidráulico e um dispositivo de centragem integrado, aumentando a precisão da perfuração.

Aplicações

Amplamente utilizado em exploração geológica, levantamentos de minerais metalúrgicos, detecção de recursos de carvão, amostragem da indústria nuclear, pesquisa hidrogeológica e adequado para tarefas de perfuração em vários ambientes geológicos complexos.

Parâmetros técnicos
Equipamento de perfuração totalmente hidráulico para levantamentos geológicos
Modelo BYDX-2A
Item Unidade Parâmetro Observações
Capacidade de perfuração Haste de perfuração BQ m 500 φ55,6 mm
Haste de perfuração NQ 350 φ69,9 mm
Haste de perfuração HQ 120 φ88,9 mm
Motor a diesel Modelo / 4BTA3.9-C100 Cummins
Potência nominal kW 74
Velocidade nominal r/min 2200
Cabeça de potência Velocidade máxima de rotação r/min 1200
Torque máximo N·m 900
Faixa de velocidade de rotação r/min 405 a 874 Marcha I
560 a 1200 Marcha II
Torque correspondente N·m 900 a 425 Marcha I
630 a 293 Engrenagem II
Diâmetro do furo passante do eixo mm Tipo de acionamento superior
Distância de deslocamento lateral mm 265
Mecanismo de alimentação Curso de alimentação mm 1800
Força máxima de elevação kN 50
Força máxima de alimentação kN 25
Mastro Altura total m 6
Ângulo ajustável graus 0 a 90
Ângulo de perfuração graus 45 a 90
Curso deslizante mm 715
Guincho principal Força de elevação com cabo único kN 20 Primeira camada
Velocidade de elevação m/min 84 Primeira camada
Comprimento do cabo de aço m 30
Diâmetro do cabo de aço mm 14
Talha de cabo Força de elevação do cabo único kN 8 Primeira camada
Velocidade de elevação m/min 96 Primeira camada
Comprimento do cabo de aço m 500
Diâmetro do cabo de aço mm 6
Bomba de lama Modelo / BW-100
Vazão máxima L/min 100
Pressão máxima MPa 6
Suporte do orifício Haste de perfuração aplicável mm BQ, NQ, HQ, PQ
Furo passante mm φ124
Chassi com esteiras Velocidade de deslocamento km/h 1,5 a 2,5
Capacidade de subida graus ≤30
Dimensões (CxLxA) Tamanho de trabalho mm 4100x1840x6000
Tamanho de transporte mm 4200 x 1840 x 2400
Peso Máquina principal tonelada 5,5
