perfuradora pneumática com âncora

perfuradora pneumática com âncora para túneis e mineração

A perfuratriz pneumática para ancoragem é alimentada por ar comprimido e especialmente projetada para suporte de parafusos de rocha e reforço de rocha em projetos subterrâneos, como túneis, minas e rodovias. Possui estrutura compacta, fácil operação, segurança intrínseca e forte adaptabilidade.

Contate-Nos
Descrição

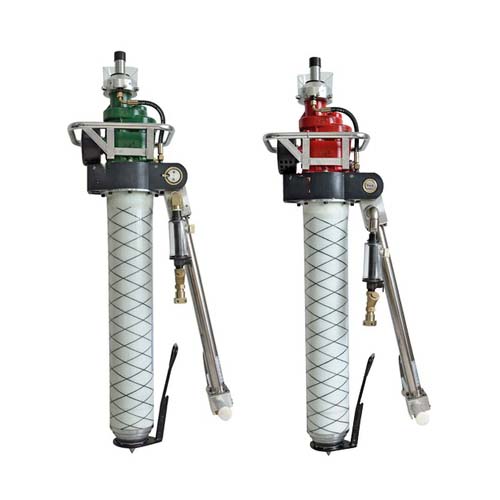

Perfuradora pneumática para ancoragem

A perfuratriz pneumática para fixação é um dispositivo de perfuração altamente eficiente, alimentado por ar comprimido, projetado especificamente para operações de suporte em vias de minas de carvão e formações rochosas de dureza média. É capaz de perfurar orifícios para parafusos de fixação e cabos, bem como misturar, instalar e fixar parafusos de fixação com cartucho de resina. Com este equipamento, a instalação do parafuso de fixação e o pré-aperto inicial podem ser concluídos em uma única etapa, sem a necessidade de ferramentas adicionais.

Principais características da perfuratriz pneumática para âncoras

  • Estrutura compacta e leve, fácil de transportar e operar, adequada para trabalhos em espaços confinados.
  • Equipada com um motor pneumático de alto desempenho e transmissão de engrenagens suave, oferecendo forte potência, operação silenciosa e segurança intrínseca contra explosões.
  • Alto torque e velocidade de rotação rápida satisfazem os requisitos de perfuração eficiente e instalação rápida.
  • Manutenção diária simples, baixa taxa de falhas e durabilidade excepcional, tornando-a adequada para operação contínua de longo prazo.

Campos de aplicação

A perfuratriz pneumática com âncora é amplamente utilizada em vias de minas de carvão, suporte de túneis e construção de parafusos/cabos de ancoragem em vias rochosas. É especialmente adequada para ambientes subterrâneos com elevados requisitos de proteção contra explosões e espaço de trabalho limitado, melhorando eficazmente a eficiência e a segurança da instalação de parafusos de ancoragem.

Parâmetros técnicos
perfuradora pneumática com âncora para túneis e mineração
Item Unidade TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3,6 TB-130-4,2
Pressão de ar de trabalho Mpa 0,4-0,63 0,4-0,63 0,4-0,63 0,4-0,63 0,4-0,63
Velocidade nominal de rotação r/min 220 206 240 265 310
Torque nominal N.m 120 130 130 130 130
Torque de estolagem N.m 210 220 260 220 280
Velocidade de rotação sem carga r/min ≥560 ≥560 ≥540 ≥580 ≥720
Potência máxima de saída kW 2,7 2,8 3,2 3,6 4,2
Consumo de ar metros cúbicos por minuto 4,4 4,5 5,0 5,0 6,5
Empuxo máximo kN 8 8 8 8 7,9
Pressão da água de descarga Mpa 0,6-1,2 0,6-1,2 0,6-1,2 0,6-1,2 0,6-1,2
Ruído dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Tamanho da conexão da cauda da broca mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Número do modelo da plataforma de perfuração Anchor Tipo A Tipo B Tipo C Nota: Outras alturas de plataformas de perfuração podem ser personalizadas de acordo com a altura da via da mina de carvão.
Altura máxima da máquina completa mm 2457±50 3057±50 3657±50
Altura mínima da máquina completa mm 1126±50 1276±50 1426±50
Peso Kg 47 50 57
