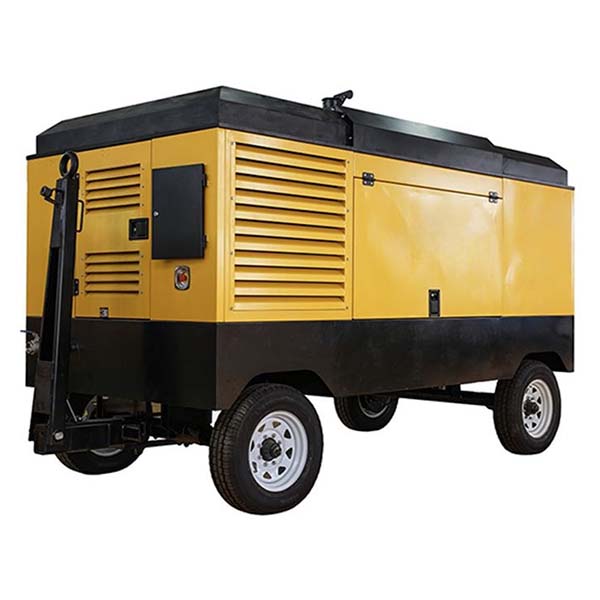

Compressor de ar móvel a diesel com parafuso

Compressor de ar portátil a diesel com parafuso rotativo rebocável

O compressor de ar portátil rebocável com parafuso rotativo a diesel é um equipamento de compressão eficiente, projetado para ambientes complexos e adversos, com alta mobilidade e boa adaptabilidade.

Contate-Nos
Descrição

Combinando alta eficiência, baixo consumo de energia e fácil operação e manutenção, o compressor de ar rotativo a diesel portátil rebocável é ideal para projetos de engenharia que exigem mobilidade flexível e rápida implantação. Ele oferece desempenho sustentado e estável mesmo em ambientes adversos — incluindo alta temperatura, baixa temperatura e alta altitude — tornando-o indispensável para detonação em minas, construção de usinas hidrelétricas, construção de rodovias e muito mais.

Princípio de funcionamento do compressor de ar portátil a diesel com parafuso rotativo

  • Tecnologia de parafuso rotativo:Em sua essência, o compressor usa um par de rotores helicoidais interligados para comprimir e fornecer ar continuamente e sem pulsação, proporcionando um fluxo de ar estável e eficiente para aplicações industriais exigentes.
  • Rotor grande e baixa velocidade:O grande rotor e a configuração de baixa velocidade do chassi principal garantem estabilidade em altas cargas, reduzem o desgaste mecânico e prolongam a vida útil do equipamento.
  • Compressão em dois estágios:O sistema de dois estágios aumenta a eficiência da conversão de energia e a pressão de saída, reduzindo o consumo de energia da unidade.
  • Sistema de ajuste automático:O sistema de controle inteligente ajusta automaticamente a velocidade do motor e o acelerador com base no consumo de gás, garantindo uma operação com economia de energia.

Principais características

  1. Alta mobilidade:O design compacto e rebocável permite uma transferência rápida e fácil entre locais, atendendo rapidamente a várias necessidades operacionais.
  2. Adaptável a ambientes adversos:Operação confiável em altas ou baixas temperaturas, poeira e alta altitude, garantindo que o desempenho não seja afetado pelas condições ambientais.
  3. Alta eficiência e economia de energia:A compressão eficiente de dois estágios por parafuso e o sistema de controle inteligente ajustam automaticamente a potência de saída, reduzindo significativamente o consumo de combustível.
  4. Garantia longa:O host do parafuso vem com uma garantia ultralonga de 5 anos ou 10.000 horas, garantindo confiabilidade e durabilidade.
  5. Operação simples e baixa manutenção:A interface amigável e o design de fácil manutenção reduzem a complexidade e o custo da manutenção de rotina.

Áreas de aplicação

  • Detonação em minas:Fornece ar de alta pressão para operações de trituração, detonação e perfuração de minério na mineração.
  • Construção de usinas hidrelétricas:Apoia a instalação, limpeza e testes de pressão de equipamentos para garantir processos de construção tranquilos.
  • Construção de rodovias e infraestrutura:Fornece ar comprimido confiável para projetos de infraestrutura, auxiliando na perfuração, instalação, manutenção e muito mais.
  • Perfuração submersível sem escavação:Fornece ar de alta pressão contínuo para a construção de tubagens subterrâneas urbanas e perfuração sem escavação, minimizando a perturbação do solo.
  • Indústria pesada e manufatura:Alimenta equipamentos de limpeza, pulverização e ferramentas pneumáticas nas indústrias siderúrgica, metalúrgica, petroquímica e afins.

Configuração principal e destaques técnicos

  • Configuração do motor:

    • Dongfeng Cummins:Design avançado para operação estável com alta carga, alto desempenho em termos de custo e fácil manutenção.
    • Volvo original:Baixo consumo de combustível, longa vida útil, confiável em baixas temperaturas e altas altitudes, com garantia global (3000 horas ou 2 anos).
  • Sistema de filtragem de ar:Sistema Frigidaire dos EUA com grande capacidade de retenção de poeira, longo ciclo de substituição e filtragem em três estágios para proteger o motor e o compressor.
  • Sistema de combustível:Tanque de grande capacidade reduz a frequência de reabastecimento; filtro de combustível de três estágios protege a bomba de combustível e o injetor, garantindo confiabilidade e fácil manutenção.
  • Sistema de controle:Funções integradas (proteção, exibição, inicialização, desligamento), com monitoramento remoto global por GPS e GRPS para rastreamento de status em tempo real e gerenciamento eficiente.
Parâmetros técnicos1
Compressor de ar rotativo a parafuso diesel portátil rebocável
Modelo B1850D-21T B1520D-40T B1380D-40T B1700D-10T B1300D-35F B1200D-30T B1100D-25T B850-24T B950D-17T
Estágio dois
Capacidade de ar 1850 CFM 1520 CFM 1380 CFM 1700 CFM 1300 CFM 1200 CFM 1100 CFM 850 CFM 950 CFM
Capacidade de ar 52,4 m3/min 43 m3/min 39 m3/min 48,2 m3/min 36,8 m3/min 34,0 m3/min 31,2 m3/min 24,1 m3/min 26,9 m3/min
Pressão de trabalho 21 bar 25 bar 25 bar 10 bar 35 bar 30 bar 25 bar 24 bar 17 bar
Óleo do parafuso 145 L, 38,3 gal 110 L, 29 gal 100 L, 26,4 gal 90 L, 23,8 gal
Motor a diesel Volvo Cummins
Modelo do motor TAD1643VE-B QSM15-77C QSZ13-C550-30 L9-C430 QSL8.9-C360-30
Potência 768 HP, 565 kW 755 HP, 563 kW 550 HP, 410 kW 430 HP, 321 kW 360 HP, 264 kW
Velocidade nominal, marcha lenta 1900 rpm, 1350 rpm 1900 rpm, 1350 rpm 2050 rpm, 1350 rpm 1800 rpm, 1350 rpm 1900 rpm, 1350 rpm 1850 rpm, 1350 rpm 1900 rpm, 1350 rpm 1800 rpm, 1350 rpm 2000 rpm, 1350 rpm
Emissões Fase IIIA da UE
Tensão da bateria 24 V
Tanque de combustível 1200 L, 317 gal 1000 L, 264 gal 800 L, 216,5 galões 700 L, 185 gal 700 L, 158,5 galões 600 L, 158,5 galões
Conector 3/4"x1, 2"x1
Peso 8400 kg 8500 kg 7200 kg 4600 kg 4500 kg 4300 kg
Dimensões (CxLxA) Montado em skid 4800 x 2200 x 2650 mm 5000 x 2200 x 2250 mm 4200 x 2200 x 2250 mm 3650 x 2030 x 1860 mm 3650 x 2030 x 18600 mm 3900 x 1860 x 2000 mm
Dimensão (CxLxA) Reboque 5370 x 2200 x 2850 mm 5600 x 2200 x 2500 mm N/A 4040 x 2030 x 2230 mm 4040 x 2030 x 2200 mm 4040 x 2030 x 2200 mm
Ruído 85 dB
Temperatura de funcionamento -10 °C a +55 °C (outras temperaturas podem ser personalizadas)
Parâmetros técnicos2
Compressor de ar rotativo de parafuso a diesel portátil rebocável
Modelo B1200D-10T B750D-21T B680D-20T B850D-10T B605D-17T B550D-16T B406D-7T B375D-12T B185D-7T
Estágio dois único dois único
Capacidade de ar 1200 CFM 750 CFM 680 CFM 850 CFM 605 CFM 550 CFM 406 CFM 375 CFM 185 CFM
Capacidade de ar 34 m3/min 21,2 m3/min 19,3 m3/min 24,1 m3/min 17,1 m3/min 15,6 m3/min 11,5 m3/min 10,6 m3/min 5,2 m3/min
Pressão de trabalho 10 bar 21 bar 20 bar 10 bar 17 bar 16 bar 7 bar 12 bar 7 bar
Óleo do parafuso 90 L, 23,8 gal 80 L, 21 galões 70 L, 18,5 gal 50 L, 13,2 gal 40 L, 10,6 gal 20 L, 5,3 galões
Motor a diesel Cummins Kubota
Modelo do motor QSL8.9-C360-30 QSL8.9-C325-30 QSC8.3-C260-30 QSB5.9-C210-30 QSB3.9-C150 V2403-CR-E3
Potência 360 HP, 264 kW 325 HP, 242 kW 260 HP, 194 kW 210 HP, 154 kW 150 HP, 110 kW 48,9 HP, 36 kW
Velocidade nominal, marcha lenta 2000 rpm, 1350 rpm 1800 rpm, 1350 rpm 2000 rpm, 1350 rpm 2200 rpm, 1350 rpm 2050 rpm, 1350 rpm 2600 rpm, 1600 rpm
Emissões Fase IIIA da UE
Tensão da bateria 24 V 12 V
Tanque de combustível 700 L, 158,5 gal 600 L, 158,5 gal 250 L, 66 gal 200 L, 52,8 gal 140 L, 40 gal 90 L, 23,8 gal
Conector 3/4"x1, 2"x1 3/4"x2
Peso 4500 kg 4300 kg 4200 kg 3000 kg 2700 kg 1800 kg 1250 kg
Dimensões (CxLxA) Montado em skid 3750 x 2030 x 1860 mm 3650 x 2030 x 1860 mm 3900 x 1860 x 2000 mm 2700 x 1550 x 1700 mm 2377 x 1400 x 1776 mm 2060 x 1200 x 1200 mm
Dimensões (CxLxA) Reboque 4140 x 2030 x 2250 mm 4040 x 2030 x 2250 mm 4370 x 1860 x 2450 mm 3950 x 2050 x 1980 mm 3950 x 2050 x 1980 mm 3300 x 1920 x 2070 mm 3300 x 1920 x 2070 mm 3400 x 1650 x 1500 mm
Ruído 85 dB 76 dB
Temperatura de funcionamento -10 °C a +55 °C (outras temperaturas podem ser personalizadas)
