Arruelas de mola onduladas de fio redondo série kw para a indústria

As arruelas de pressão com mola ondulada de fio redondo são um tipo de arruela de pressão com mola ondulada fabricada com um fio de secção transversal redonda.

Contate-Nos
Descrição

Arruelas de mola onduladas de fio redondosão arruelas projetadas com precisão, feitas de fio de aço de seção transversal redonda, projetadas para suportar altas cargas com rigidez de mola precisa e previsível. Seu design exclusivo em forma de onda proporciona elasticidade e pré-carga confiáveis em uma ampla gama de conexões mecânicas, tornando-as ideais para aplicações de engenharia exigentes.

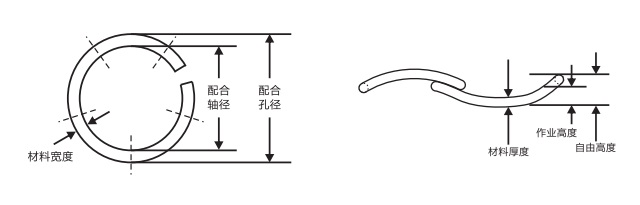

round wire wave spring washers

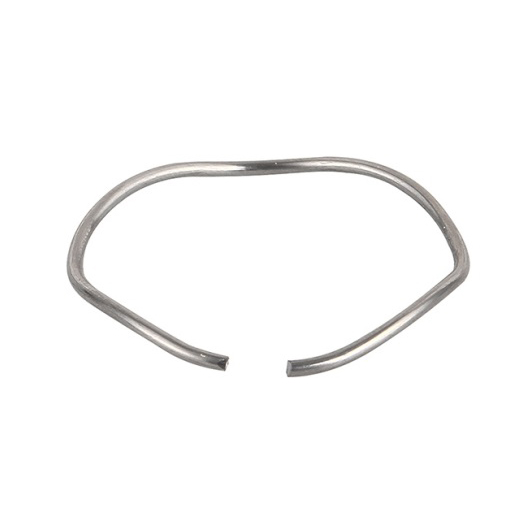

Arruelas elásticas onduladas de fio redondo

Principais características e benefícios

  • Excelente elasticidade:A estrutura ondulada especial permite uma deformação elástica duradoura, proporcionando pré-carga consistente e desempenho confiável sob tensão.
  • Amortecimento de vibrações:Absorve eficazmente a vibração e o choque, ajudando a reduzir o ruído e a prolongar a vida útil do equipamento.
  • Distribuição uniforme da pressão:O design ondulado garante uma pressão uniforme sobre a superfície de contato, minimizando o estresse localizado e aumentando a confiabilidade.
  • Durabilidade:Fabricadas com materiais de alta resistência, como aço inoxidável ou liga de aço, essas arruelas oferecem excelente resistência à corrosão e ao desgaste para uso a longo prazo.
  • Adaptabilidade:Adequadas para operação em ambientes com alta temperatura, alta umidade e corrosivos, tornando-as ideais para várias aplicações industriais.
  • Rigidez previsível da mola:Proporciona cargas semelhantes às molas de disco, mas com maior precisão e consistência na taxa de elasticidade.

Aplicações

  • Conexões mecânicas que requerem pré-carga elástica e amortecimento de vibrações
  • Equipamentos automotivos, aeroespaciais e industriais
  • Soluções de montagem em ambientes com altas temperaturas ou corrosivos

Escolha arruelas de mola ondulada de fio redondo para aplicações que exigem controle preciso de carga, excelente absorção de vibração e durabilidade excepcional. Seu design avançado garante desempenho e confiabilidade ideais mesmo nos ambientes mais desafiadores.

Parâmetros técnicos
N.º do item Opera em
Diâmetro do furo (mm)		 Diâmetro do eixo livre
(mm)		 Carga (N) Altura de trabalho (mm) Altura livre (mm) Rigidez da mola (N/mm)
KW-0050 12,7 10,36 155,6 1,32 1,57 612,5
KW-0062 15,88 13,13 222,3 1,63 1,96 673,1
KW-0075 19,05 15,95 311,2 1,93 2,34 765,6
KW-0087 22,23 18,8 355,6 2,18 2,64 777,7
KW-0100 25,4 21,72 400,1 2,41 2,95 750,1
KW-0112 28,58 24,56 444,5 2,59 3,23 700
KW-0125 31,75 27,46 489 2,79 3,51 687,6
KW-0137 34,93 31,06 533,4 2,41 3,07 807,6
KW-0150 38,1 34,01 577,9 2,59 3,25 875
KW-0162 41,28 36,68 622,3 2,79 3,48 907,4
KW-0175 44,45 39,73 666,8 2,87 3,66 846,8
KW-0187 47,63 42,72 711,2 3,02 3,94 777,7
KW-0200 50,8 45,8 755,7 3,15 4,19 725,6
KW-0212 53,98 48,41 800,1 3,28 4,11 954,6
KW-0225 57,15 51,38 844,6 3,45 4,27 1039,2
KW-0237 60,33 54,38 889 3,58 4,52 945,9
KW-0250 63,5 57,43 933,5 3,66 4,7 896,4
KW-0262 66,68 60,3 977,9 3,89 5,16 770
KW-0275 69,85 63,42 1022,4 3,91 5,38 694,1
KW-0287 73,03 66,5 1066,8 4,01 5,33 807,6
KW-0300 76,2 70,28 1111,3 3,58 4,55 1151,3
KW-0312 79,38 73,1 1155,7 3,66 4,67 1137,5
KW-0325 82,55 76 1200,2 3,89 4,83 1277
KW-0337 85,73 79,12 1244,6 3,91 4,95 1195,1
KW-0350 88,9 82,19 1289,1 4,01 5,11 1180,2
KW-0362 92,08 85,24 1333,5 4,09 5,23 1166,7
KW-0375 95,25 88,27 1378 4,22 5,38 1179,3
KW-0387 98,43 91,31 1422,4 4,32 5,28 1473,7
KW-0400 101,6 94,44 1466,9 4,32 5,72 1050
KW-0412 104,78 97,21 1489,1 4,45 5,61 1274,5
KW-0425 107,95 100,28 1533,5 4,52 5,72 1284,5
KW-0437 111,13 103,2 1555,8 4,75 6,1 1155,7
KW-0450 114,3 106,3 1600,2 4,75 6,27 1050
KW-0462 117,48 109,47 1622,4 4,75 6,43 967,8
KW-0475 120,65 112,55 1666,9 4,83 6,53 979,5
KW-0487 123,83 115,7 1689,1 4,83 6,71 898,6
KW-0500 127 118,67 1733,6 4,95 6,73 974,9
KW-0512 130,18 121,21 1778 5,08 6,96 945,9
KW-0525 133,35 124,28 1822,5 5,18 7,09 956,7
KW-0537 136,53 127,94 1866,9 4,75 6,22 1267,2
KW-0550 139,7 131,11 1911,4 4,75 6,38 1175,8
KW-0562 142,88 134,19 1955,8 4,83 6,22 1400
KW-0575 146,05 137,31 2000,3 4,83 6,38 1291
KW-0587 149,23 140,31 2044,7 5 6,65 1238,5
KW-0600 152,4 143,36 2089,2 5,08 6,81 1209,6
