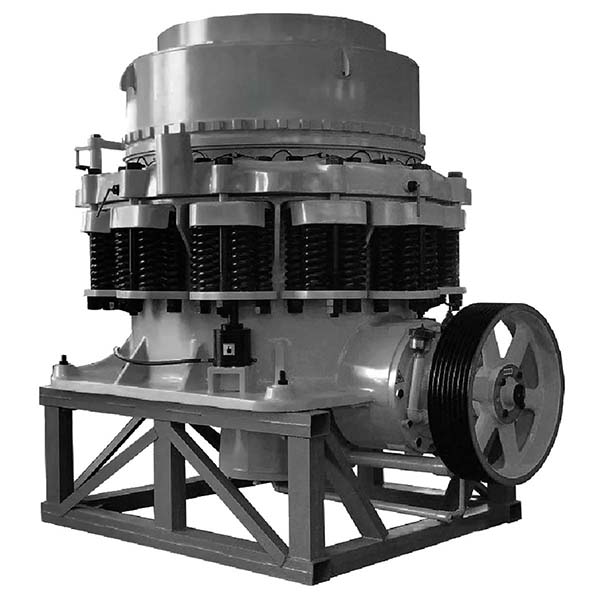

triturador de cone de mola

O britador cônico de mola possui uma proteção contra sobrecarga muito boa

O britador cônico com mola é amplamente utilizado em muitos campos, como mineração, metalurgia, materiais de construção, rodovias, ferrovias, indústria química, etc. É usado principalmente para britar minérios e rochas com dureza média e acima da média, e é especialmente adequado para uso em processos de britagem secundária e terciária.

Contate-Nos
Descrição

Triturador de cone de mola Descrição do produto

O tipo padrãoé geralmente usado para trituração grossa e média, e otipo de cabeça curtaé usado para trituração média e fina. O equipamento tem uma alta taxa de trituração, pode lidar efetivamente com uma variedade de minérios e a granularidade do material de saída é mais uniforme.

Princípio de funcionamento do triturador cônico de mola

Ele consiste principalmente em estrutura, conjunto de cone fixo, conjunto de cone móvel, mecanismo de mola, parte da estrutura do eixo tipo tigela, sistema de transmissão e sistema elétrico auxiliar, sistema de lubrificação com óleo fino, sistema de limpeza hidráulica da cavidade e assim por diante. Durante o funcionamento, o motor aciona a manga excêntrica para girar através da correia triangular, roda de correia grande, eixo de transmissão, engrenagem cônica pequena e engrenagem cônica grande. A rotação da manga excêntrica faz com que o eixo do cone de trituração gire e oscile. Uma cavidade de trituração em forma de anel é formada entre o cone móvel e o cone fixo, na qual o material é submetido a múltiplos efeitos, tais como impacto, extrusão, flexão, etc. Com a proximidade e distância periódicas entre a parede de trituração e a parede molar, o material é gradualmente triturado. Após várias vezes de extrusão, impacto e flexão, o material é triturado até ao tamanho necessário e, finalmente, descarregado através da porta de descarga.

Características do triturador de cone com mola

  1. Sistema hidráulico de limpeza da cavidade:O sistema hidráulico realiza uma limpeza rápida da cavidade, o que reduz o tempo de revisão e melhora a eficiência operacional do equipamento.
  2. Estação de óleo fino refrigerada eletricamente:Fornece lubrificação contínua para o equipamento, reduz a perda por atrito e prolonga a vida útil das peças de desgaste.
  3. O cilindro hidráulico fornece força de trituração:O cilindro hidráulico possui forte força de trituração para garantir que o triturador seja estável e eficiente no processo de trabalho.
  4. Proteção contra sobrecarga anti-ferrosa:Quando a câmara de trituração recebe materiais estranhos não triturados, o sistema de proteção contra sobrecarga pode ser acionado a tempo para evitar danos ao equipamento.
  5. Ajuste hidráulico da abertura de descarga:O ajuste da abertura de descarga é realizado pelo sistema hidráulico, que pode ser ajustado de forma rápida e flexível de acordo com os requisitos de trituração.
  6. Vedação a óleo seco:O uso do sistema de vedação a óleo seco reduz o problema de vazamento de óleo do equipamento e mantém o ambiente de trabalho limpo.
  7. Menos poeira, bom ambiente de trabalho:O projeto do equipamento levou em consideração a redução da geração de poeira, para garantir um ambiente de trabalho mais saudável e seguro.
  8. Design de trituração laminada:A adoção do princípio de trituração laminada torna o processo de trituração mais eficiente, o tamanho do material acabado é uniforme e as peças de desgaste sofrem menos desgaste.

Áreas de aplicação do britador cônico de mola

  1. Indústria metalúrgica:Usado para triturar minérios metálicos, como minério de ferro, minério de cobre, etc.
  2. Indústria de materiais de construção:Utilizado para trituração média e fina em linhas de produção de areia e cascalho, como areia para construção e trituração de pedras.
  3. Indústria de construção de estradas:Para produzir agregados de alta qualidade para atender à alta demanda padrão para a construção de rodovias, ferrovias, pistas de aeroportos e assim por diante.
  4. Indústria química:É adequado para a trituração de alguns minerais de dureza média para a preparação de matérias-primas químicas ou pós industriais.
  5. Mineração:Utilizado para a trituração de vários minérios, especialmente para o processamento de minérios de dureza média a dura.
Parâmetros técnicos
O britador cônico de mola tem uma proteção contra sobrecarga muito boa
Especificações Modelo Tipo de câmara Faixa de abertura de descarga Tamanho máximo da alimentação Capacidade (ton/h) Peso (toneladas) Potência (kw)
PYF900 PYFB0910 Padrão fino 9 a 22 mm 85 mm 45 a 91 12,4 75
PYFB0917 padrão grosso 13 a 38 mm 150 mm 59 a 163 12,24
PYFB0918 Padrão Extra grosso 25 a 38 mm 150 mm 118 a 163 12,24
PYFD0904 cabeça curta com uma fina 3 a 13 mm 35 mm 27 a 90 13,2
PYFD0906 Cabeça curta média 3 a 16 mm 51 mm 27 a 100 13,3
PYFD0907 cabeça curta e achatada 6 a 19 mm 65 mm 59 a 127 13,3
PYF1300 PYFB1313 Padrão fino 13 a 31 mm 115 mm 108 a 181 21,5 160
PYFB1321 Padrão Médio 16 a 38 mm 178 mm 132 a 253 21,2
PYFB1324 padrão grosso 19 a 51 mm 205 mm 172 a 349 21,2
PYFB1325 Padrão Extra grosso 25 a 51 mm 220 mm 236 a 358 21,1
PYFD1308 cabeça curta com uma fina 6 a 16 mm 78 mm 82 a 163 20,6
PYFD1310 cabeça curta e achatada 8 a 25 mm 89 mm 109 a 227 20,7
PYFD1313 cabeça curta e robusta 16 a 25 mm 113 mm 209 a 236 20,8
PYF1600 PYFB1620 Padrão fino 16 a 38 mm 178 mm 181 a 327 37 250
PYFB1624 Padrão Médio 22 a 51 mm 205 mm 258 a 417 36,7
PYFB1626 padrão grosso 25 a 64 mm 228 mm 299 a 635 36,5
PYFB1636 Padrão Extra grosso 38 a 64 mm 313 mm 431 a 630 36,3
PYFD1607 cabeça curta com uma 5 a 13 mm 60 mm 90 a 209 36,7
PYFD1608 Cabeça curta média 6 a 19 mm 76 mm 136 a 281 36,5
PYFD1613 cabeça curta e achatada 10 a 25 mm 113 mm 190 a 336 36,5
PYFD1614 cabeça curta e robusta 13 a 25 mm 129 mm 253 a 336 36,3
