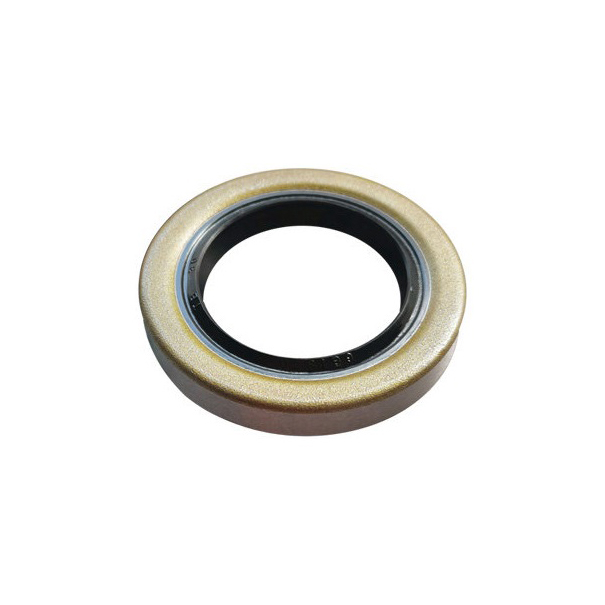

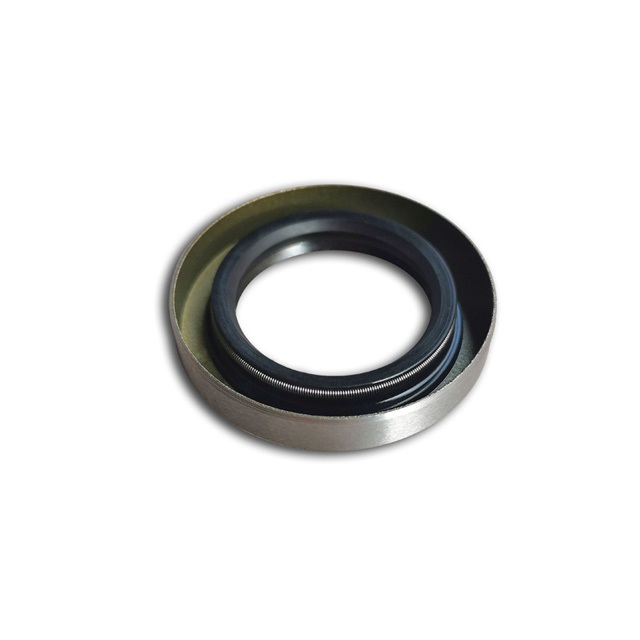

Vedante rotativo tipo TB com carcaça de ferro para redutor de velocidade

A vedação de óleo tipo TB é um tipo de componente comumente usado em vedações mecânicas, que é usado principalmente para impedir que óleo lubrificante, líquido ou poeira entrem nas peças da máquina, a fim de garantir o funcionamento normal do equipamento. A seguir, apresentamos uma introdução detalhada à estrutura, princípio e características da vedação de óleo tipo TB:

1. Estrutura
   • Estrutura:A estrutura do retentor de óleo tipo TB é geralmente feita de metal, o que proporciona resistência estrutural e rigidez ao retentor de óleo. Esta parte permite que o retentor de óleo mantenha sua forma e posição durante o funcionamento.
   • Lábio de vedação:Esta é a peça central de uma vedação do tipo TB e geralmente é feita de um material elastomérico, como borracha ou poliuretano. O lábio de vedação pressiona contra a superfície do eixo para formar uma vedação.
   • Mola:Os retentores de óleo do tipo TB são geralmente equipados com uma ou mais molas que circundam a periferia do lábio de vedação. A função das molas é fornecer pressão constante para garantir que o lábio de vedação permaneça apertado contra o eixo, melhorando assim o desempenho da vedação.
   • Anel externo:O anel externo é a parte externa do retentor de óleo, geralmente feito de metal ou material elastomérico, responsável por manter o retentor em sua posição de montagem. O anel externo está em contato próximo com o alojamento onde o retentor de óleo é montado para evitar que ele se desloque durante a operação.
2. Princípio de funcionamento
   • Contato entre o lábio de vedação e o eixo:O lábio de vedação está em contato próximo com a superfície do eixo rotativo, através do qual é formada uma superfície de vedação para evitar vazamentos de lubrificante ou líquido.
   • A função da mola:A mola fornece pressão adicional para garantir que o lábio de vedação esteja sempre próximo à superfície do eixo e mantenha um bom desempenho de vedação, mesmo em caso de vibração ou deformação do eixo.
   • Suporte da estrutura:O esqueleto fornece suporte para a vedação, a fim de manter uma forma estável durante a operação e manter a eficácia da vedação em condições extremas, como alta temperatura e alta pressão.
3. Características
   • Alta resistência à abrasão:O lábio de vedação e o material do esqueleto dos retentores de óleo do tipo TB geralmente têm boa resistência à abrasão e podem suportar alta pressão e temperatura de trabalho.
   • Bom efeito de vedação:Através da pressão contínua da mola e do ajuste apertado do lábio de vedação, a vedação de óleo do tipo TB pode prevenir eficazmente o vazamento de óleo e a entrada de contaminantes externos.
   • Alta resistência à temperatura:Devido ao seu material e design, o retentor de óleo tipo TB geralmente é capaz de funcionar normalmente em temperaturas mais altas, geralmente eficaz na faixa de -40 °C a +150 °C.
   • Adaptável:Os vedantes de óleo do tipo TB são capazes de se adaptar a vários ambientes de trabalho, incluindo ambientes de alta temperatura, alta pressão e corrosivos.
   • Longa vida útil:Graças aos seus materiais de alta qualidade e design estrutural, o retentor de óleo tipo TB tem uma longa vida útil, reduzindo a necessidade de substituições frequentes.

Diferentes materiais são selecionados de acordo com diferentes meios de uso, pressões e temperaturas. Os materiais comuns incluem: vedação de óleo tipo TB com estrutura em borracha butílica, vedação de óleo tipo TB com estrutura em borracha fluorada, vedação de óleo tipo TC com estrutura em borracha de silicone e assim por diante. Vedação de óleo Simmerring com estrutura em ferro, usada principalmente em ferramentas elétricas, motores, redutores, caixas de engrenagens, motores elétricos, robôs industriais, geração de energia eólica e outras vedações industriais diversas.

Vedante de óleo rotativo tipo TB
