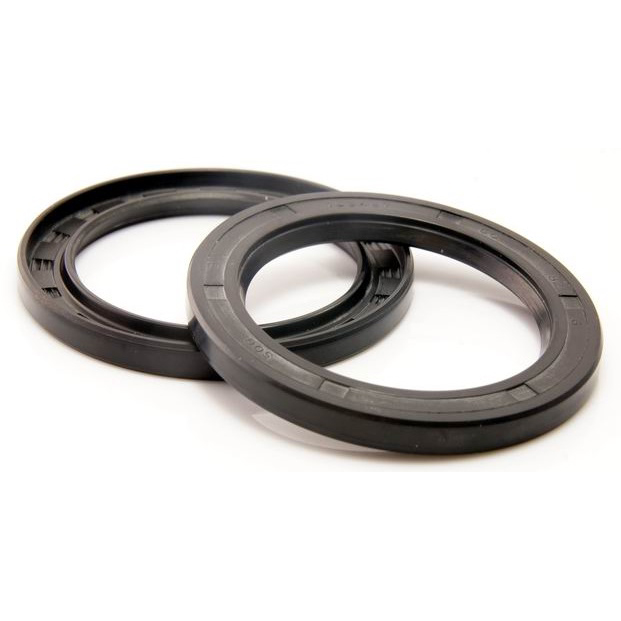

Vedante de óleo tipo TC com lábio duplo para motores e altas temperaturas

Vedante de óleo tipo TC, borracha periférica, pacote completo interno, vedante de óleo tipo lábio duplo com mola interna, também conhecido como anel de vedação de lábio. É um dos modelos padrão comuns de vedante de óleo, também conhecido como vedante de lábio, vedante de óleo de peças padrão. Pertence ao vedante de óleo rotativo, que é usado para vedação em óleo e ocasiões empoeiradas, suportando pressão dentro de 0,03 MPa (0,3 kgf/m²) e é amplamente utilizado. De acordo com o uso diferente de meios, pressão e temperatura, escolha um material diferente. Os materiais comuns incluem: vedação de óleo com esqueleto de borracha butílica, vedação de óleo com esqueleto de borracha fluorada, vedação de óleo com esqueleto de silicone e assim por diante.

1. Características:
   • Alto desempenho de vedação: os vedantes de óleo do tipo TC são projetados para fornecer excelente desempenho de vedação para evitar vazamentos de óleo ou outros fluidos.
   • Alta resistência à abrasão: a superfície de contato do selo de óleo com estrutura é geralmente feita de material resistente à abrasão, que tem boa resistência à abrasão.
   • Alta resistência à temperatura: capaz de funcionar normalmente em condições de temperatura mais elevada, adequado para ambientes de alta temperatura.
   • Boa resistência à poeira: impede eficazmente que poeira e partículas externas entrem no interior do equipamento.
   • Resistência química: de acordo com os diferentes materiais, alguns vedantes de óleo do tipo TC também podem resistir à erosão de produtos químicos específicos.
2. A estrutura da vedação de óleo tipo TC inclui principalmente as seguintes partes:
   • Estrutura: é usada para fornecer a força de suporte e a capacidade de manter a forma do retentor de óleo.
   • Borda de vedação: entra em contato principalmente com a superfície do eixo e fornece efeito de vedação, geralmente feita de material elástico, como Viton, Neoprene. O design da borda de vedação garante um bom desempenho de vedação.
   • Lábio contra poeira: alguns retentores de óleo do tipo TC são equipados com um lábio contra poeira adicional para impedir ainda mais a entrada de poeira e partículas na área de vedação.
   • Mola: No interior do lábio de vedação, geralmente é fornecida uma pequena mola para manter a pressão de contato entre o lábio de vedação e o eixo, garantindo assim o efeito de vedação.
3. O princípio de funcionamento da vedação de óleo tipo TC baseia-se nos seguintes pontos:
   • Pressão da borda de vedação: A borda de vedação forma uma superfície de vedação na superfície do eixo rotativo, impedindo o vazamento de líquido ou gás por atrito. A função da mola é manter a pressão de contato entre a borda de vedação e o eixo para garantir o efeito de vedação.
   • Suporte do esqueleto: O esqueleto fornece o suporte estrutural que permite que o lábio de vedação permaneça na posição correta e mantenha a estabilidade da forma.
   • Função à prova de poeira: O lábio à prova de poeira impede que partículas externas entrem na área de vedação, prolongando assim a vida útil do vedante de óleo.

Propriedades do material e aplicação

Vedações de óleo do tipo esqueleto – Vedações de óleo de borracha butílica TC:Caracterizados por uma resistência excepcionalmente boa à gasolina e aos óleos de hidrocarbonetos alifáticos, perdendo apenas para a borracha de polissulfeto, acrilato e fluoroelastômero, e superiores a outras borrachas de uso geral. A resistência ao calor é boa, a estanqueidade, a resistência à abrasão e à água são melhores, e a força de ligação é forte. As desvantagens são a fraca resistência ao frio e ao ozono, baixa resistência e elasticidade, fraca resistência aos ácidos, fraco isolamento elétrico e fraca resistência a solventes polares. Intervalo de temperatura: cerca de -25 °C a +100 °C. Utilizado principalmente no fabrico de vários produtos resistentes ao óleo, tais como mangueiras, produtos de vedação, etc.

Vedante de óleo tipo esqueleto – vedante de óleo de fluoroelastómero TC:Vedante de óleo para altas temperaturas, caracterizado pela resistência a altas temperaturas; vedante de óleo de fluoroelastómero com resistência a ácidos e álcalis, resistência ao óleo, a borracha resistente ao óleo também pode ser resistente a altas temperaturas no vedante de óleo; o isolamento elétrico, as propriedades mecânicas, a resistência química, a resistência ao ozono e a resistência ao envelhecimento atmosférico são excelentes. Faixa de temperatura de uso: -25 °C a +250 °C. As desvantagens são baixa processabilidade, baixa resistência ao frio, preço alto, baixa elasticidade e permeabilidade. Usado principalmente na indústria de defesa para fabricar aeronaves, foguetes em materiais de vedação resistentes ao vácuo, resistentes a altas temperaturas, resistentes a produtos químicos, mangueiras ou outras peças e na indústria automotiva.

Vedante de óleo tipo esqueleto – vedante de óleo de silicone TC:Resistência a altas e baixas temperaturas, excelente isolamento elétrico, alta estabilidade à oxidação térmica e ao ozônio, mas também possui características de resistência a óleos, solventes, produtos químicos, etc., o que faz com que a aplicação da borracha de silicone se expanda para uma variedade de meios oleosos, meios ácidos e meios solventes químicos. As desvantagens são: menor resistência mecânica, resistência ao óleo, resistência ao solvente e baixa resistência a ácidos e álcalis, mais difícil de vulcanizar, preços mais altos. Faixa de temperatura de uso: -55 °C a +225 °C. Enquanto isso, devido ao desempenho especial da vedação de óleo de borracha de silicone, ela é amplamente utilizada em vedações nas áreas de aviação, instrumentação, aparelhos eletrônicos e elétricos, navegação, metalurgia, maquinário, automóveis, medicina e saúde e outras peças.
