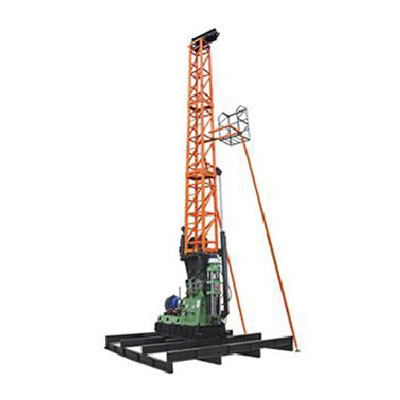

Perfuradora com torre para exploração profunda e levantamento de recursos

A perfuratriz de torre é um dispositivo eficiente que integra uma estrutura de torre e um sistema de perfuração. É adequada para exploração mineral e levantamentos geológicos, permitindo a recuperação estável e rápida de amostras de núcleo profundas. A perfuratriz apresenta fácil operação, construção robusta e adaptabilidade a vários ambientes geológicos.

Contate-Nos
Descrição

Visão geral da perfuratriz de torre

As perfuratrizes com torre não só mantêm as vantagens da estrutura compacta original, layout razoável, peso leve, boa desmontagem, faixa de velocidade razoável e fácil operação e manutenção, mas também apresentam um design de torre integrado. A perfuratriz é equipada com um cilindro hidráulico para montagem da torre e um mecanismo de polia horizontal, tornando o controle hidráulico conveniente e flexível, especialmente adequado para perfuração inclinada em ângulo grande.

Principais características do BY-4T

  • A torre adota uma estrutura de mastro de quatro lados, instalada no solo e elevada hidraulicamente. Quando o motor principal se move para trás e o eixo sai do furo, o bloco de polias móvel pode avançar para compensar o movimento para trás. A torre de perfuração também pode ajustar seu ângulo no sentido horário para perfuração inclinada.
  • A plataforma possui vários níveis de velocidade (8 níveis) e uma faixa de velocidade razoável, com alto torque em baixa velocidade. É altamente adaptável a vários processos e tem uma ampla gama de aplicações, adequada tanto para perfuração com broca diamantada de pequeno diâmetro quanto para perfuração com broca de carboneto de grande diâmetro, bem como para algumas perfurações de engenharia.
  • A plataforma é leve, fácil de desmontar, conveniente para realocação e adequada para operações em montanhas.
  • Estrutura simples e layout razoável, fácil de manter e reparar.
  • A perfuratriz possui duas velocidades reversas, facilitando o manuseio em caso de acidentes.
  • Baixo centro de gravidade, fixação estável, movimento suave e excelente estabilidade durante a perfuração em alta velocidade.
  • Instrumentação completa para fácil observação dos parâmetros de perfuração.
  • Alavancas de controle centralizadas para operação simples e flexível.
  • A bomba de lama é acionada de forma independente, com configuração de potência flexível e layout do local.

Principais características do BY-42T

  • A torre adota uma estrutura de mastro de quatro lados, instalada no solo e elevada hidraulicamente. Quando o motor principal se move para trás e o eixo sai do furo, o bloco de polias móvel pode se mover para a frente para compensar o movimento para trás. A torre de perfuração também pode ajustar seu ângulo no sentido horário para perfuração inclinada.
  • A plataforma possui vários níveis de velocidade (8 níveis) e uma faixa de velocidade razoável, com alto torque em baixa velocidade. É altamente adaptável a vários processos e possui uma ampla gama de aplicações, adequada tanto para perfuração com broca diamantada de pequeno diâmetro quanto para perfuração com broca de carboneto de grande diâmetro, bem como para algumas perfurações de engenharia.
  • A plataforma é leve, fácil de desmontar, conveniente para realocação e adequada para operações em montanhas.
  • Estrutura simples e layout razoável, fácil de manter e reparar.
  • A perfuratriz possui duas velocidades reversas, facilitando o manuseio em caso de acidentes.
  • Baixo centro de gravidade, fixação estável, movimento suave e excelente estabilidade durante a perfuração em alta velocidade.
  • Instrumentação completa para fácil observação dos parâmetros de perfuração.
  • Alavancas de controle centralizadas para operação simples e flexível.
  • A bomba de lama é acionada de forma independente, com configuração de potência flexível e layout do local.
  • Pode ser equipada com deslizadores circulares de acordo com as necessidades do usuário, prendendo diretamente a haste de perfuração com corda para perfuração, eliminando a necessidade de uma haste de acionamento.

Principais características do BY-44T

  • A torre adota uma estrutura de mastro de quatro lados, instalada no solo e levantada hidraulicamente. Quando o motor principal se move para trás e o eixo sai do furo, o bloco de polias móveis pode se mover para a frente para compensar o movimento para trás. A torre de perfuração também pode ajustar seu ângulo no sentido horário para perfuração inclinada.
  • A plataforma possui vários níveis de velocidade (8 níveis) e uma faixa de velocidade razoável, com alto torque em baixa velocidade. É altamente adaptável a vários processos e possui uma ampla gama de aplicações, adequada tanto para perfuração com broca diamantada de pequeno diâmetro quanto para perfuração com broca de carboneto de grande diâmetro, bem como para algumas perfurações de engenharia.
  • A plataforma é leve, fácil de desmontar, conveniente para realocação e adequada para operações em montanhas.
  • Estrutura simples e layout razoável, fácil de manter e reparar.
  • A perfuratriz possui duas velocidades reversas, facilitando o manuseio em caso de acidentes.
  • Baixo centro de gravidade, fixação estável, movimento suave e excelente estabilidade durante a perfuração em alta velocidade.
  • Instrumentação completa para fácil observação dos parâmetros de perfuração.
  • Alavancas de controle centralizadas para operação simples e flexível.
  • A bomba de lama é acionada de forma independente, com configuração de potência flexível e layout do local.
  • Pode ser equipada com deslizadores circulares de acordo com as necessidades do usuário, prendendo diretamente a haste de perfuração com corda para perfuração, eliminando a necessidade de uma haste de acionamento.
  • O sistema hidráulico está equipado com uma bomba de óleo manual. Quando a unidade de potência não pode operar, a bomba manual ainda pode fornecer óleo pressurizado ao cilindro de alimentação para recuperar a ferramenta de perfuração do furo, evitando acidentes de perfuração presa.
  • O guincho é equipado com um freio hidráulico, garantindo uma descida suave e segura durante a perfuração de furos profundos.
Parâmetros técnicos
perfuradora de torre para exploração profunda e levantamento de recursos
Modelo BY-4T
1. Parâmetros básicos do BY-4T
Profundidade de perfuração 800 m (haste de perfuração padrão de Φ42 mm)
560 m (haste de perfuração padrão de Φ50 mm)
800 m (haste de perfuração BQ)
560 m (haste de perfuração NQ)
Ângulo de ajuste da torre 45 a 90 graus
Altura nominal da torre 10 m
Área nominal da base 4 x 4 m²
Quantidade de rodas do bloco da coroa 5 (roda dupla)
Carga nominal do bloco de coroa 80 kN
Carga da mesa de trabalho móvel 80 kg
Dimensões da plataforma (C x L x A) 4000 x 4000 x 10460 mm
Peso da plataforma (excluindo alimentação) 4310 kg
2. Cabeça rotativa (com unidade de alimentação de 30 kW, 1470 r/min)
Velocidade do eixo Baixa velocidade para frente 97, 178, 255, 370 r/min
Alta velocidade para a frente 297, 548, 781, 1136 r/min
Baixa velocidade em marcha à ré 79 r/min
Velocidade alta em marcha à ré 242 r/min
Curso do eixo 600 mm
Força máxima de elevação do eixo 80 kN
Pressão máxima do eixo 60 kN
Torque máximo do eixo 2610 N·m
Diâmetro do orifício do eixo 68 mm
3. Guincho (com unidade de potência de 30 kW, 1470 r/min)
Capacidade máxima de elevação com corda única 30 kN
Velocidade de elevação (terceira camada) 0,80, 1,48, 2,12, 3,08 m/s
Diâmetro do cabo de aço 16 mm
Capacidade do tambor 90 m
4. Dispositivo de movimentação da plataforma
Curso do cilindro de movimentação 460 mm
Distância máxima entre a extremidade dianteira da plataforma e o furo após a movimentação 310 mm
5. Sistema hidráulico
Pressão de trabalho definida do sistema 8 MPa
Deslocamento da bomba de óleo da engrenagem 20 ml/r
6. Potência da plataforma
Modelo Y2-200L-4 Motor Motor diesel ZH4100G43 R4105G53 Motor diesel
Potência 30 kW 31 kW 42 kW
Velocidade 1470 r/min 1500 r/min 1500 r/min
Parâmetros técnicos
perfuradora de torre para exploração profunda e levantamento de recursos
Modelo BY-42T
1. Parâmetros básicos do BY-42T
Profundidade de perfuração 880 m (haste de perfuração padrão de Φ42 mm)
490 m (haste de perfuração padrão de Φ60 mm)
880 m (haste de perfuração BQ)
640 m (haste de perfuração NQ)
Ângulo de ajuste da torre 45 a 90 graus
Altura nominal da torre 10 m
Área nominal da base 4 x 4 m²
Quantidade de rodas do bloco da coroa 5 (roda dupla)
Carga nominal do bloco de coroa 80 kN
Carga da mesa de trabalho móvel 80 kg
Dimensões da plataforma (C x L x A) 4000 x 4000 x 10460 mm
Peso da plataforma (excluindo alimentação) 4430 kg
2. Cabeça rotativa (com unidade de alimentação de 30 kW, 1470 r/min)
Velocidade do eixo Baixa velocidade para frente 81, 150, 214, 311 r/min
Alta velocidade para a frente 249, 460, 656, 954 r/min
Baixa velocidade em marcha à ré 66 r/min
Velocidade alta em marcha à ré 203 r/min
Curso do fuso 600 mm
Força máxima de elevação do eixo 80 kN
Pressão máxima do eixo 60 kN
Torque máximo do eixo 3220 N·m
Diâmetro do orifício do eixo 92 mm
3. Guincho (com unidade de potência de 30 kW, 1470 r/min)
Capacidade máxima de elevação com corda única 30 kN
Velocidade de elevação (terceira camada) 0,80, 1,48, 2,12, 3,08 m/s
Diâmetro do cabo de aço 16 mm
Capacidade do tambor 90 m
4. Dispositivo de movimentação da plataforma
Curso do cilindro de movimentação 460 mm
Distância máxima entre a extremidade dianteira da plataforma e o furo após a movimentação 278 mm
5. Sistema hidráulico
Pressão de trabalho definida do sistema 8 MPa
Deslocamento da bomba de óleo da engrenagem 20 ml/r
6. Potência da plataforma
Modelo Y2-200L-4 Motor Motor diesel ZH4100G43 R4105G53 Motor diesel
Potência 30 kW 31 kW 42 kW
Velocidade 1470 r/min 1500 r/min 1500 r/min
Parâmetros técnicos
perfuradora de torre para exploração profunda e levantamento de recursos
Modelo BY-44T
1. Parâmetros básicos do BY-44T
Profundidade de perfuração 1100 m (haste de perfuração padrão de Φ42 mm)
600 m (haste de perfuração padrão Φ60 mm)
1100 m (haste de perfuração com cabo BQ)
880 m (haste de perfuração com cabo NQ)
Ângulo de ajuste da torre 45 a 90 graus
Altura nominal da torre 10 m
Área nominal da base 4 x 4 m²
Quantidade de rodas do bloco da coroa 5 (roda dupla)
Carga nominal do bloco de coroa 100 kN
Carga da mesa de trabalho móvel 80 kg
Dimensões da plataforma (C x L x A) 4000 x 4000 x 10530 mm
Peso da plataforma (excluindo alimentação) 4940 kg
2. Cabeça rotativa (com unidade de alimentação de 37 kW, 1480 r/min)
Velocidade do eixo Baixa velocidade para frente 82, 151, 215, 313 r/min
Velocidade alta para frente 251, 463, 660, 961 r/min
Baixa velocidade em marcha à ré 67 r/min
Velocidade alta em marcha à ré 204 r/min
Curso do eixo 600 mm
Força máxima de elevação do eixo 126 kN
Pressão máxima do eixo 94 kN
Torque máximo do eixo 3860 N·m
Diâmetro do furo passante do eixo 92 mm
3. Guincho (com unidade de potência de 37 kW, 1480 r/min)
Capacidade máxima de elevação com cabo único 45 kN
Velocidade de elevação (terceira camada) 0,69, 1,28, 1,82, 2,65 m/s
Diâmetro do cabo de aço 17,5, 18,5 mm
Capacidade do tambor 110, 90 m
4. Dispositivo de movimentação da plataforma
Curso do cilindro de movimentação 460 mm
Distância máxima entre a extremidade dianteira da plataforma e o furo após a movimentação 278 mm
5. Sistema hidráulico
Pressão de trabalho definida do sistema 8 MPa
Deslocamento da bomba de óleo da engrenagem 20 ml/r
6. Potência da plataforma
Modelo Y2-225S-4 Motor R4105G53 Motor a diesel
Potência 37 kW 42 kW
Velocidade 1480 r/min 1500 r/min
