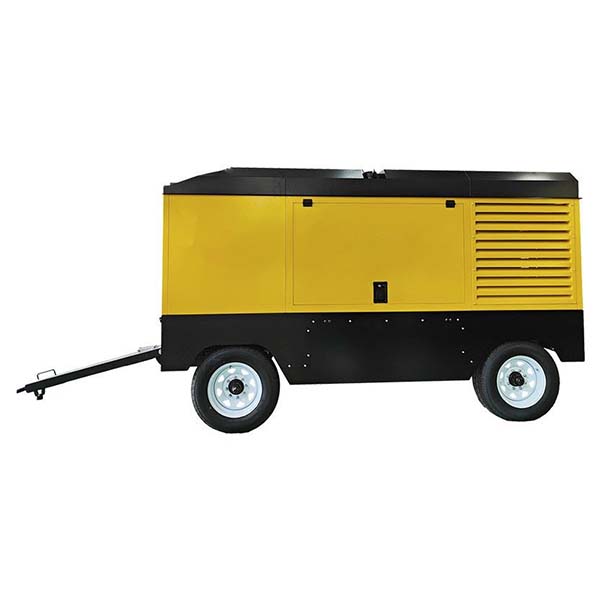

Compressor de ar de parafuso a diesel montado em reboque com TIER 3

Compressor de ar a parafuso a diesel montado em reboque Graças ao seu design montado em reboque, o compressor de ar pode ser facilmente transportado e é amplamente utilizado em muitas indústrias, tais como mineração, construção de centrais hidroelétricas, construção de autoestradas, etc.

Contate-Nos
Descrição

O compressor de ar a diesel de parafuso montado em reboque é uma solução de ar comprimido altamente eficiente, economizadora de energia e adaptável, projetada para oferecer desempenho estável nos ambientes de trabalho mais adversos. Com tecnologia avançada de compressão de parafuso e um sistema de controle inteligente, ele garante confiabilidade e baixo consumo de combustível, mesmo sob cargas pesadas.

Princípio de funcionamento do compressor de ar a parafuso a diesel montado em reboque

  1. Fase de admissão:O ar entra pela entrada e entra em contato com o rotor de parafuso.
  2. Fase de compressão:Os rotores de parafuso duplo comprimem o ar em duas fases, aumentando a pressão de forma eficiente e reduzindo o consumo de energia.
  3. Fase de exaustão:O ar comprimido e de alta pressão é fornecido através da porta de exaustão para alimentar uma variedade de ferramentas pneumáticas.

O compressor adota um sistema inteligente de regulação contínua da velocidade que ajusta automaticamente a velocidade do motor com base na demanda de ar, otimizando o uso de energia e minimizando o consumo de combustível para uma vida útil mais longa.

Principais características

  1. Alta adaptabilidade:Opera de forma estável em ambientes com alta temperatura, frio, altitude e poeira — ideal para minas, desertos, montanhas e muito mais.
  2. Design economizador de energia:A compressão em duas etapas e a operação com baixa carga reduzem o consumo de combustível e eliminam a necessidade de várias unidades, economizando custos operacionais e de transporte.
  3. Sistema de ventilador inversor:O ventilador inversor com óleo de silicone ajusta automaticamente a velocidade para um resfriamento ideal, redução de ruído e economia de energia.
  4. Duradouro e resistente:O rotor grande e o design de parafuso de baixa velocidade proporcionam estabilidade e operação de longo prazo, com potência de carga total limitada a 90% para prolongar a vida útil da unidade e reduzir as taxas de falha.
  5. Sistema de controle inteligente avançado:Funções integradas para proteção, monitoramento, partida/parada e carregamento — além de acesso remoto GPS/GRPS e ajuste automático do motor para minimizar o uso de combustível.
  6. Motor de alta qualidade:As opções incluem Dongfeng Cummins (para cargas pesadas e alta intensidade) e Volvo importado (para baixo consumo de combustível, estabilidade e desempenho em partidas a frio).
  7. Sistema de filtragem de alta eficiência:O filtro de três estágios Frigidaire dos EUA com alta capacidade de poeira prolonga a vida útil do motor e do compressor e reduz os custos de manutenção.
  8. Sistema de combustível superior:Tanque de grande capacidade e filtro de combustível de três estágios minimizam o reabastecimento, protegem o sistema de combustível e simplificam a manutenção.
  9. Em conformidade com as normas de emissões:Atende às emissões Tier 3, garantindo conformidade ambiental e adequação para os mercados globais.

Áreas de aplicação

  • Detonação em minas:Fornece ar comprimido para perfuração e detonação em operações de mineração.
  • Construção de centrais hidroelétricas:Fornece energia confiável para ferramentas pneumáticas em construção e manutenção.
  • Construção de infraestruturas:Ideal para túneis, estradas, pontes e muito mais — fornecendo ar comprimido para equipamentos pneumáticos.
  • Perfuração de poços sem escavação:Fornece fluxo de ar de alta pressão para operações de perfuração sem escavação eficientes e precisas.
  • Máquinas pesadas de construção:Suporta uma ampla gama de ferramentas e máquinas pneumáticas na agricultura, indústria e construção.
  • Resgate de emergência e construção remota:Funciona como fonte de energia móvel para equipamentos em cenários fora da rede ou de emergência.
Parâmetros técnicos1
Compressor de ar a parafuso a diesel montado em reboque com TIER 3
Modelo B1850D-21T B1520D-40T B1380D-40T B1700D-10T B1300D-35F B1200D-30T B1100D-25T B850-24T B950D-17T
Estágio dois
Capacidade de ar 1850 CFM 1520 CFM 1380 CFM 1700 CFM 1300 CFM 1200 CFM 1100 CFM 850 CFM 950 CFM
Capacidade de ar 52,4 m3/min 43 m³/min 39 m3/min 48,2 m3/min 36,8 m3/min 34,0 m3/min 31,2 m3/min 24,1 m3/min 26,9 m3/min
Pressão de trabalho 21 bar 25 bar 25 bar 10 bar 35 bar 30 bar 25 bar 24 bar 17 bar
Óleo do parafuso 145 L, 38,3 gal 110 L, 29 gal 100 L, 26,4 gal 90 L, 23,8 gal
Motor a diesel Volvo Cummins
Modelo do motor TAD1643VE-B QSM15-77C QSZ13-C550-30 L9-C430 QSL8.9-C360-30
Potência 768 HP, 565 kW 755 HP, 563 kW 550 HP, 410 kW 430 HP, 321 kW 360 HP, 264 kW
Velocidade nominal, marcha lenta 1900 rpm, 1350 rpm 1900 rpm, 1350 rpm 2050 rpm, 1350 rpm 1800 rpm, 1350 rpm 1900 rpm, 1350 rpm 1850 rpm, 1350 rpm 1900 rpm, 1350 rpm 1800 rpm, 1350 rpm 2000 rpm, 1350 rpm
Emissões Fase IIIA da UE
Tensão da bateria 24 V
Tanque de combustível 1200 L, 317 gal 1000 L, 264 gal 800 L, 216,5 galões 700 L, 185 gal 700 L, 158,5 galões 600 L, 158,5 gal
Conector 3/4"x1, 2"x1
Peso 8400 kg 8500 kg 7200 kg 4600 kg 4500 kg 4300 kg
Dimensões (CxLxA) Montado em skid 4800 x 2200 x 2650 mm 5000 x 2200 x 2250 mm 4200 x 2200 x 2250 mm 3650 x 2030 x 1860 mm 3650 x 2030 x 18600 mm 3900 x 1860 x 2000 mm
Dimensão (CxLxA) Reboque 5370 x 2200 x 2850 mm 5600 x 2200 x 2500 mm N/A 4040 x 2030 x 2230 mm 4040 x 2030 x 2200 mm 4040 x 2030 x 2200 mm
Ruído 85 dB
Temperatura de funcionamento -10 °C a +55 °C (outras temperaturas podem ser personalizadas)
Parâmetros técnicos2
Compressor de ar a parafuso a diesel montado em reboque com TIER 3
Modelo B1200D-10T B750D-21T B680D-20T B850D-10T B605D-17T B550D-16T B406D-7T B375D-12T B185D-7T
Estágio dois único dois único
Capacidade de ar 1200 CFM 750 CFM 680 CFM 850 CFM 605 CFM 550 CFM 406 CFM 375 CFM 185 CFM
Capacidade de ar 34 m3/min 21,2 m3/min 19,3 m3/min 24,1 m3/min 17,1 m3/min 15,6 m3/min 11,5 m3/min 10,6 m3/min 5,2 m3/min
Pressão de trabalho 10 bar 21 bar 20 bar 10 bar 17 bar 16 bar 7 bar 12 bar 7 bar
Óleo do parafuso 90 L, 23,8 gal 80 L, 21 galões 70 L, 18,5 gal 50 L, 13,2 gal 40 L, 10,6 gal 20 L, 5,3 galões
Motor a diesel Cummins Kubota
Modelo do motor QSL8.9-C360-30 QSL8.9-C325-30 QSC8.3-C260-30 QSB5.9-C210-30 QSB3.9-C150 V2403-CR-E3
Potência 360 HP, 264 kW 325 HP, 242 kW 260 HP, 194 kW 210 HP, 154 kW 150 HP, 110 kW 48,9 HP, 36 kW
Velocidade nominal, marcha lenta 2000 rpm, 1350 rpm 1800 rpm, 1350 rpm 2000 rpm, 1350 rpm 2200 rpm, 1350 rpm 2050 rpm, 1350 rpm 2600 rpm, 1600 rpm
Emissões Fase IIIA da UE
Tensão da bateria 24 V 12 V
Tanque de combustível 700 L, 158,5 galões 600 L, 158,5 gal 250 L, 66 gal 200 L, 52,8 gal 140 L, 40 gal 90 L, 23,8 gal
Conector 3/4"x1, 2"x1 3/4"x2
Peso 4500 kg 4300 kg 4200 kg 3000 kg 2700 kg 1800 kg 1250 kg
Dimensões (CxLxA) Montado em skid 3750 x 2030 x 1860 mm 3650 x 2030 x 1860 mm 3900 x 1860 x 2000 mm 2700 x 1550 x 1700 mm 2377 x 1400 x 1776 mm 2060 x 1200 x 1200 mm
Dimensões (CxLxA) Reboque 4140 x 2030 x 2250 mm 4040 x 2030 x 2250 mm 4370 x 1860 x 2450 mm 3950 x 2050 x 1980 mm 3950 x 2050 x 1980 mm 3300 x 1920 x 2070 mm 3300 x 1920 x 2070 mm 3400 x 1650 x 1500 mm
Ruído 85 dB 76 dB
Temperatura de funcionamento -10 °C a +55 °C (outras temperaturas podem ser personalizadas)
