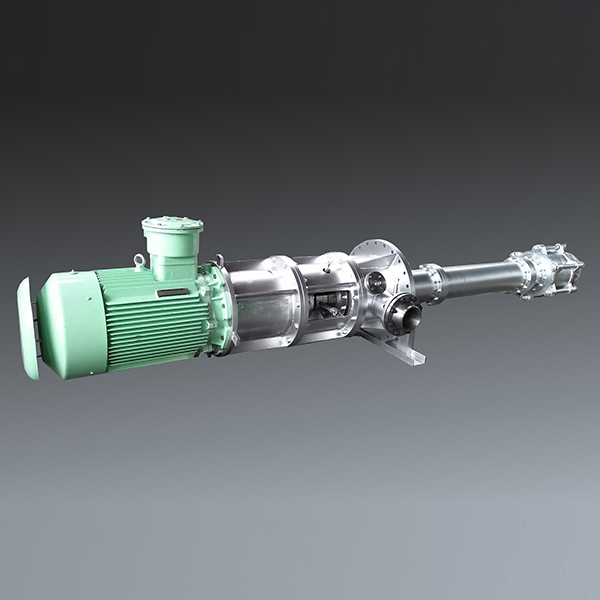

Bomba de bolsa cilíndrica vertical

Bomba de bolsa cilíndrica vertical com caixa dupla e múltiplos estágios

Com um design estrutural compacto e bom desempenho de vedação, as bombas de bolsa cilíndricas verticais são adequadas para processos industriais que exigem alto fluxo e alta pressão para filtrar e transportar fluidos de alta ou baixa temperatura.

Contate-Nos
Descrição

A bomba de bolsa cilíndrica vertical apresenta um design avançado para uma transferência de fluidos fiável em ambientes exigentes. O seu baixo NPSHR e a estrutura única da bolsa garantem um funcionamento eficiente e estável com uma excelente vedação, tornando-a adequada para uma vasta gama de aplicações industriais, incluindo condições de alta e baixa temperatura.

Características:

  • Baixo NPSHR (Altura de sucção positiva líquida necessária):Projetada para minimizar a pressão de sucção, evitar cavitação e manter uma operação estável.
  • Estrutura do saco:O design exclusivo do saco proporciona um desempenho de vedação superior e um efeito de transferência de fluidos. Compacta e fácil de instalar, com modos de instalação ajustáveis para diferentes ambientes.
  • Formas de instalação flexíveis:Suporta instalação no solo e vertical, adaptando-se a diversos requisitos de aplicação.

Principais parâmetros técnicos:

  • Caudal: Q = 80 a 600 m³/h
  • Altura manométrica: H = 40 a 800 m
  • Temperatura de operação: -180 °C a +180 °C
  • Potência de acionamento: aprox. 630 kW

Estrutura:

  • Bomba centrífuga vertical de múltiplos estágios com carcaça dupla:Resistente a ambientes de alta pressão e alta temperatura.
  • Carcaça interna do tipo aleta guia:Aumenta a eficiência e a estabilidade, garantindo um transporte suave do fluido.
  • Sucção e saída laterais:Conveniente para conexão de tubulação e layout do sistema.

Principais utilizações:

  • Transporte de condensado em centrais térmicas:Garante um fluxo de água estável nos sistemas de refrigeração.
  • Refinaria de petróleo e indústria petroquímica:Adequado para transporte de fluidos a alta temperatura e pressão em refinarias e fábricas petroquímicas.
  • Engenharia de baixa temperatura:Eficaz para gás liquefeito, nitrogênio líquido e outras aplicações de fluidos de baixa temperatura.

Características principais:

  • Estrutura de casco duplo:Aumenta a resistência da bomba, suportando altas pressões e mudanças de temperatura.
  • Baixo NPSHR e design de bolsa de cartucho:Reduz a resistência à sucção e o risco de cavitação, garantindo uma operação estável.
  • Ampla adaptabilidade:Lida com ambientes de alta temperatura, alta pressão e baixa temperatura para processos críticos em usinas de energia, refinarias e petroquímicas.
