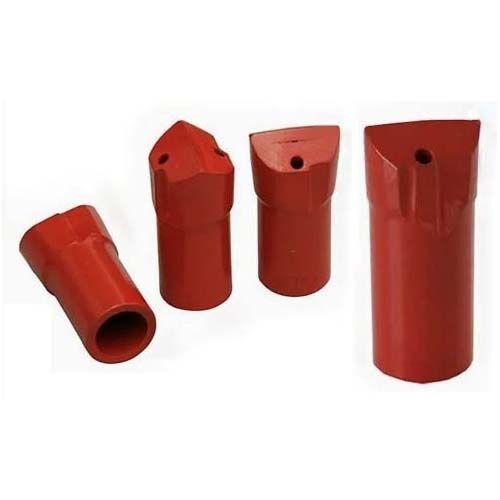

Name: Broca de cinzel cónica de 7 graus com carboneto de tungsténio
Brand: beentools

Descrição

Características principais:

Esta broca cónica é forjada em aço-liga 45CrNiMoV, oferecendo maior resistência e prevenindo eficazmente a quebra da broca cónica de 7 graus.
Concebida com orifícios de lavagem para descarregar eficientemente os detritos, o fluido residual e as bolhas de ar, evitando o encravamento.
Ângulo cónico de 7 graus para um encaixe perfeito com hastes de perfuração cónicas, garantindo um funcionamento eficiente.

Especificações técnicas da broca cônica de 7 graus

Diâmetro da broca: 32 mm, 34 mm, 36 mm, 38 mm, 40 mm, 42 mm e 43 mm disponíveis
Inserções de carboneto de tungsténio: 13×8 mm, 15×8 mm, 13×9 mm, 15×10 mm e 17×10 mm disponíveis
Cônica: 7 graus
Peso: 0,2 kg a 0,5 kg

Recomendações de utilização

Certifique-se de que o furo cónico da broca e o cone da haste de perfuração estão limpos e que ambos apresentam um cone de 7 graus.
Certifique-se de que há água de lavagem e pressão de ar suficientes para remover detritos, fluido residual e bolhas de ar, e para arrefecer a broca.
Deixe a broca arrefecer naturalmente. Não a mergulhe em água fria para evitar fissuras térmicas.
Se a superfície cónica apresentar anomalias, reafine imediatamente para evitar fraturas por tensão.
O diâmetro da broca deve corresponder aos requisitos da haste de perfuração.

Principais aplicações

As brocas de cinzel cónicas de 7 graus são amplamente utilizadas para perfuração de pequenos furos em minas subterrâneas e para perfuração de pequeno diâmetro na produção de mármore, granito e agregados.

FAQ (Perguntas Frequentes)

Devo escolher uma broca de cinzel ou uma broca de botão?

As brocas de cinzel cónicas são adequadas para perfuração de pequenos furos em rocha macia a média-dura. Têm um custo mais baixo e são mais fáceis de reafiar a aresta de corte. As brocas de botão cónicas são utilizadas para rocha muito dura ou altamente abrasiva, como o granito. Oferecem maior eficiência de perfuração e maior durabilidade.

Devo escolher uma broca cónica de 7, 11 ou 12 graus?

O ângulo de conicidade da broca cônica deve corresponder exatamente ao ângulo de conicidade da haste de perfuração que está a utilizar. Se não souber o ângulo de conicidade exato, verifique as marcações na sua haste de perfuração ou no equipamento, ou meça a conicidade, o comprimento e o diâmetro da haste. A utilização de um ângulo de conicidade incompatível resultará em danos na broca ou na haste. Normalmente, as brocas cónicas de 7 graus são utilizadas em perfuradoras de rocha manuais e leves, como a YT24 ou a Y26, principalmente para perfuração de furos pequenos.

Qual é a regra dos 3 mm para o reafiamento de brocas cônicas de cinzel?

Quando a largura da superfície de desgaste na aresta de corte da broca cônica em forma de cinzel atingir 3 mm, a aresta de carboneto de tungsténio deve ser reafiada. Continuar a utilizar uma broca cega aumentará a tensão na broca em forma de cinzel, o que pode levar à fratura da broca.

Esta broca cônica pode ser utilizada com lavagem a ar e a água?

Sem dúvida. A broca cônica de 7 graus foi concebida com orifícios de lavagem, permitindo a descarga eficiente de detritos, fluidos residuais e bolhas de ar, evitando o sobreaquecimento ou o encravamento da broca durante o funcionamento.

Como posso evitar que a pastilha de carboneto caia da broca?

Certifique-se de que o cone da broca e a haste de perfuração estão perfeitamente alinhados para um encaixe perfeito. Utilize sempre fluido de lavagem e nunca perfure a seco. Estas práticas podem evitar o sobreaquecimento da broca e reduzir o risco de a pastilha de carboneto cair durante a operação.

Parâmetros técnicos 1

Broca cônica de 7 graus com ponta de cinzel em carboneto de tungsténio
Broca cônica, Inserção	D		Inserção H x T	Cônico	Número de encomenda	Peso kg
Broca cônica, Inserção	mm	polegadas	Inserção H x T	Cônico	Número de encomenda	Peso kg
Cinzel	32	1 1/4	13 x 8	7 graus	B118-3213-2710	0,2
	32	1 1/4	15 x 8	7 graus	B118-3215-2710	0,2
	34	1 11/32	13 x 8	7 graus	B118-3413-2710	0,3
	34	1 11/32	15 x 8	7 graus	B118-3415-2710	0,3
	36	1 13/32	13 x 8	7 graus	B118-3613-2710	0,3
	36	1 13/32	15 x 8	7 graus	B118-3615-2710	0,3
	38	1 1/2	13 x 9	7 graus	B118-3813-2710	0,3
			15 x 10		B118-3815-2710	0,3
			17 x 10		B118-3817-2710	0,4
	40	1 9/16	13 x 9	7 graus	B118-4013-2710	0,3
			15 x 10		B118-4015-2710	0,4
			17 x 10		B118-4017-2710	0,4
	42	1 5/8	13 x 9	7 graus	B118-4213-2710	0,4
			15 x 10		B118-4215-2710	0,4
			17 x 10		B118-4217-2710	0,5
	43	1 5/8	13 x 9	7 graus	B118-4313-2710	0,4
			15 x 10		B118-4315-2710	0,4
			17 x 10		B118-4317-2710	0,5

Parâmetros técnicos 2

Comparação entre a broca cónica de cinzel e a broca cónica de botão
Característica	Broca cônica tipo cinzel	Broca cônica de botão
Design	Lâmina única em carboneto com formato de cunha	Vários botões de carboneto hemisféricos ou cónicos
Melhor tipo de rocha	Mole a Média-Dura (por exemplo, calcário, arenito)	Duras a muito duras e abrasivas (por exemplo, granito, basalto, quartzito)
Velocidade de perfuração	Muito rápida em rocha macia; diminui significativamente em rocha dura	Taxas de penetração elevadas e consistentes em vários tipos de rocha
Retidão do furo	Sujeita a desvios em solo fraturado/quebrado	Excelente estabilidade; furos mais retos e limpos
Eficiência de lavagem	Moderada a fraca: detritos maiores e mais achatados podem obstruir a rocha fraturada; maior necessidade de trituração dos detritos	Superior: fragmentos menores e uniformes + melhor exposição das vias de lavagem → remoção mais rápida dos fragmentos, menos entupimentos, operação mais fria da broca
Manutenção	Elevada: Reafiação frequente necessária para manter a aresta afiada	Baixa a isenta de manutenção; necessidade de reafiação muito menos frequente
Custo inicial	Mais baixo: Económico para projetos de pequena escala ou com orçamento reduzido	Maior investimento inicial, mas maior vida útil e menor custo por metro
Risco de encravamento	Risco mais elevado em rocha fissurada ou quebrada	Risco menor devido a múltiplos pontos de contacto e melhor lavagem
