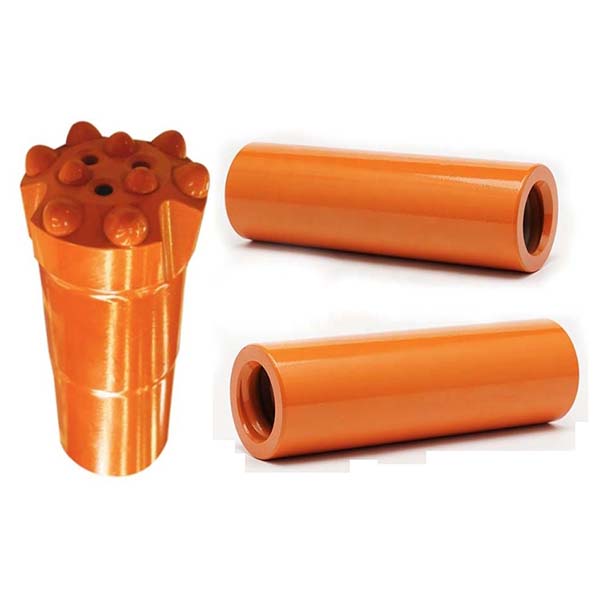

Broca com botão de retração e centro rebaixado T51 para ferramentas de perfuração de bancada

Name: Broca com botão de retração e centro rebaixado T51 para ferramentas de perfuração de bancada
Brand: beentools

As brocas e mangas de acoplamento da série T51 são utilizadas principalmente com plataformas de perfuração totalmente hidráulicas do tipo lagarta para a exploração de pedreiras a céu aberto, extração de matéria-prima para cimento e operações de detonação de rochas de grande diâmetro.

Contate-Nos

Descrição

Visão geral da broca roscada T51

A broca roscada T51 apresenta uma elevada velocidade de perfuração, o que acelera a conclusão do projeto, e oferece um preço acessível, proporcionando um excelente valor económico.
Esta página web apresenta principalmente a broca de botão roscada T51, a broca de botão retrátil T51, a broca de botão retrátil com centro rebaixado T51 e a manga de acoplamento.

Informações técnicas

Informações técnicas da broca de botão roscada T51

Rosca de ligação:T51
Material da cabeça:Carboneto de tungsténio
Material do corpo da broca:Aço-liga de alta resistência
Ranhuras de lavagem:Distribuídas ao longo da broca para remoção de cavacos e arrefecimento
Design da cabeça:Em forma de botão
Diâmetro:89 mm, 102 mm, 115 mm e 127 mm
Ângulo do botão de medição:35 graus e 40 graus
Botões de calibre:9×12 mm, 9×12 mm, etc.
Botões centrais:6×10 mm, 6×12 mm, 7×13 mm, etc.
Peso:4,0 kg e 9,5 kg
Processo de fabrico da cabeça:Tecnologia de incrustação por prensagem a quente
Outros processos de fabrico:Tratamento térmico de cementação completa, tratamento de alta frequência e tratamento de fosfatização

Parâmetros técnicos da manga de acoplamento

Tipos:Batente intermédio e redução
Tipos de ligação roscada:T51 e T45
Comprimento:235 mm
Diâmetro:72 mm e 77 mm
Material:Aço-liga forjado de alta resistência
Processo de fabrico:Tratamento térmico de cementação total
Peso:4,0 kg, 4,2 kg e 4,3 kg

Broca de botão

Ponta com botão de retração e centro rebaixado T51 para ferramentas de perfuração de bancada
Broca roscada, botão	D (mm)	D (polegadas)	Calibre dos botões	Centro dos botões	Ângulo do botão	Rosca	Número de encomenda	Peso (kg)
Botão	89	3 1/2	9 x 11 mm	6 x 10 mm	35 graus	T51	B173-8915-7805	4,0
	102	4	9 x 12 mm	6 x 12 mm	35 graus	T51	B173-0215-7805	4,8
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 graus	T51	B173-1515-7805	7,0
	127	5	9 x 14 mm	6 x 13 mm	35 graus	T51	B173-2715-7805	8,0
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 graus	T51	B173-8915-7864	4,8
Botão	89	3 1/2	8 x 12 mm	6 x 11 mm	35 graus	T51	B173-8914-7805	4,0
	102	4	8 x 13 mm	7 x 12 mm	35 graus	T51	B173-0215-7805	6,6
	115	4 1/2	8 x 14 mm	7 x 13 mm	35 graus	T51	B173-1515-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 graus	T51	B173-2715-7805	9,4
	89	3 1/2	8 x 11 mm	7 x 11 mm	40 graus	T51	B173-8915-7864	4,0
	102	4	8 x 13 mm	7 x 12 mm	40 graus	T51	B173-0215-7864	6,6
Botão, plano, retrátil	89	3 1/2	9 x 11 mm	6 x 10 mm	35 graus	T51	B174-8915-7805	4,9
	102	4	9 x 12 mm	6 x 12 mm	35 graus	T51	B174-0215-7805	7,1
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 graus	T51	B174-1515-7805	9,5
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 graus	T51	B174-8915-7864	4,9
Botão, centro rebaixado, retrátil	89	3 1/2	8 x 12 mm	6 x 11 mm	35 graus	T51	B176-8914-7805	4,7
	102	4	8 x 13 mm	6 x 12 mm	35 graus	T51	B176-0214-7805	5,3
	115	4 1/2	8 x 14 mm	6 x 13 mm	35 graus	T51	B176-1514-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 graus	T51	B176-2715-7805	8,0
	89	3 1/2	8 x 12 mm	5 x 11 mm	40 graus	T51	B176-8913-7864	4,7
	102	4	8 x 13 mm	6 x 12 mm	40 graus	T51	B176-0214-7864	5,3
	115	4 1/2	8 x 14 mm	7 x 13 mm	40 graus	T51	B176-1515-7864	7,0

Manga de acoplamento

Manga de acoplamento roscada
Manga de acoplamento	L (mm)	L (polegadas)	D (mm)	D (polegadas)	Rosca	Número de encomenda	Peso (kg)
Batente intermédio	235	9 1/4	72	2 27/32	T51	320-7223-7878	4,0
Batente intermédio	235	9 1/4	77	3 1/32	T51	320-7723-7878	4,3
Redução	235	9 1/4	72	2 27/32	T51, T45	330-7223-7877	4,2
